Панельные веерные воздухораспределители ВПМ
⚙️ Подбор и заказ
Описание

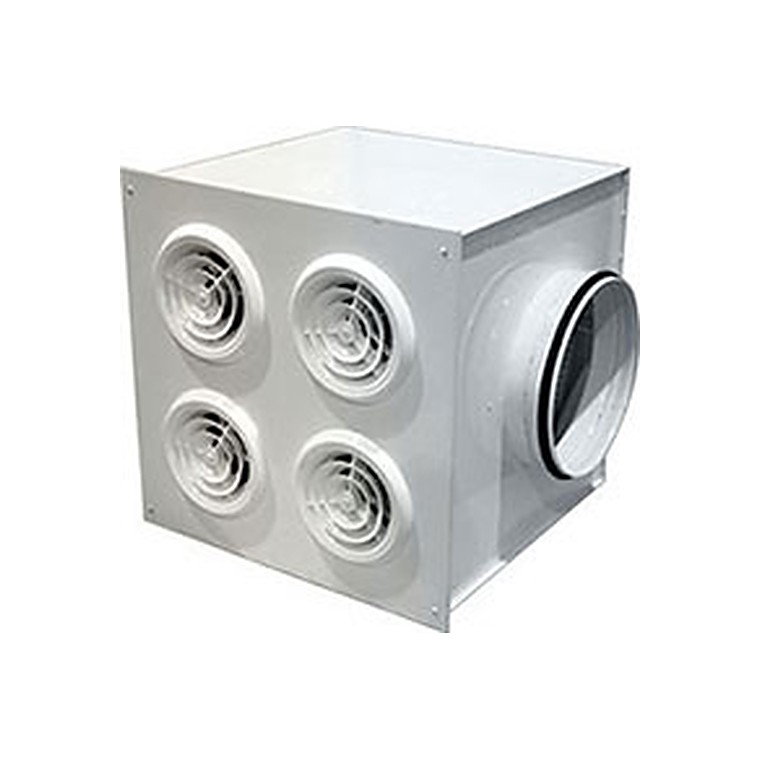

Воздухораспределители панельные ВПМ, ВПМР предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны помещений различного назначения. Воздухораспределители ВПМ, ВПМР состоят из воздухораздающей панели прямоугольной формы, в которой установлены веерные диффузоры, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Воздухораспределители формируют коническую струю, направленную перпендикулярно лицевой панели. Воздухораспределители ВПМ, ВПМР выпускаются в двух исполнениях:
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0 | A, | B, | Ødп, | a, | b, | C, | E, | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | мм | ВПМ | ВПМР | |
| ВПМ 125/ВПМР 125 | ||||||||||
| 450 x 450 | 0,044 | 450 | 450 | 199 | 420 | 420 | 350 | 220 | 7,8 | 8,5 |
| 595 x 595 | 0,099 | 595 | 595 | 249 | 570 | 570 | 390 | 230 | 12,8 | 13,6 |
| 900 x 595 | 0,165 | 900 | 595 | 314 | 870 | 570 | 650 | 430 | 23,7 | 24,8 |
| 1195 x 595 | 0,198 | 1195 | 595 | 354 | 1170 | 570 | 650 | 430 | 29,7 | 31,2 |
| 900 x 900 | 0,275 | 900 | 900 | 399 | 870 | 870 | 690 | 465 | 31,2 | 32,6 |
| ВПМ 125-С/ВПМР 125-С | ||||||||||
| 450 x 450 | 0,044 | 450 | 450 | 199 | 420 | 420 | 200 | — | 6,3 | 7,0 |
| 595 x 595 | 0,099 | 595 | 595 | 249 | 570 | 570 | 200 | — | 10,3 | 11,2 |
| 900 x 900 | 0,275 | 900 | 900 | 399 | 870 | 870 | 300 | — | 23,7 | 25,2 |
| ВПМ 160/ВПМР 160 | ||||||||||
| 450 x 450 | 0,074 | 450 | 450 | 199 | 420 | 420 | 350 | 220 | 8,1 | 8,8 |
| 595 x 595 | 0,092 | 595 | 595 | 249 | 570 | 570 | 390 | 230 | 12,7 | 13,5 |
| 900 x 595 | 0,147 | 900 | 595 | 314 | 870 | 570 | 650 | 430 | 23,6 | 24,8 |
| 1195 x 595 | 0,184 | 1195 | 595 | 354 | 1170 | 570 | 650 | 430 | 29,5 | 31,0 |
| 900 x 900 | 0,239 | 900 | 900 | 399 | 870 | 870 | 690 | 465 | 30,7 | 32,2 |
| ВПМ 160-С/ВПМР 160-С | ||||||||||
| 450 x 450 | 0,074 | 450 | 450 | 199 | 420 | 420 | 200 | — | 6,6 | 7,3 |
| 595 x 595 | 0,092 | 595 | 595 | 249 | 570 | 570 | 200 | — | 10,2 | 11,1 |
| 900 x 900 | 0,239 | 900 | 900 | 399 | 870 | 870 | 300 | — | 23,3 | 24,7 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||||
| м, при | бойность, м | м, при | м, при | ||||||||||||||
| размер | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| ВПМ 125, ВПМР 125 – прямоточная струя (b=0 мм) | |||||||||||||||||
| 450 x 450 | 240 | 12 | 7,2 | 2,9 | 360 | 27 | 11 | 4,3 | 2,9 | 530 | 58 | 6,3 | 4,2 | 910 | 171 | 11 | 7,2 |
| 595 x 595 | 410 | 9 | 8,1 | 3,3 | 600 | 19 | 12 | 4,8 | 3,2 | 880 | 40 | 7,0 | 4,7 | 1520 | 120 | 12 | 8,1 |
| 900 x 595 | 590 | 7 | 9,1 | 3,6 | 870 | 14 | 13 | 5,4 | 3,6 | 1280 | 31 | 7,9 | 5,3 | 2210 | 93 | 14 | 9,1 |
| 1195 x 595 | 760 | 7 | 11,0 | 4,3 | 1120 | 16 | 16 | 6,3 | 4,2 | 1640 | 34 | 9,2 | 6,1 | 2860 | 104 | 16 | 11,0 |
| 900 x 900 | 850 | 5 | 10,0 | 4,1 | 1250 | 11 | 15 | 6,0 | 4,0 | 1840 | 24 | 8,8 | 5,8 | 3210 | 73 | 15 | 10,0 |
| ВПМ 160, ВПМР 160 – прямоточная струя (b=0 мм) | |||||||||||||||||
| 450 x 450 | 400 | 16 | 9,2 | 3,7 | 560 | 31 | 13 | 5,1 | 3,4 | 780 | 60 | 7,2 | 4,8 | 1260 | 156 | 12 | 7,7 |
| 595 x 595 | 570 | 13 | 12,0 | 4,7 | 810 | 26 | 17 | 6,7 | 4,5 | 1130 | 52 | 9,3 | 6,2 | 1840 | 137 | 15 | 10,0 |
| 900 x 595 | 750 | 9 | 12,0 | 4,9 | 1060 | 18 | 17 | 6,9 | 4,6 | 1480 | 35 | 9,7 | 6,4 | 2420 | 94 | 16 | 11,0 |
| 1195 x 595 | 900 | 8 | 13,0 | 5,2 | 1270 | 16 | 19 | 7,4 | 4,9 | 1790 | 32 | 10,0 | 7,0 | 2930 | 85 | 17 | 11,0 |
| 900 x 900 | 980 | 6 | 13,0 | 5,0 | 1380 | 12 | 18 | 7,1 | 4,7 | 1950 | 23 | 10,0 | 6,6 | 3190 | 63 | 16 | 11,0 |
| % открытия | 100% | 90% | 80% | 70% | 50% | |
|---|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | β=60° | |
| К | 1,1 | 1,8 | 3,6 | 8,1 | 17,0 | |
| ΔLwA, дБ(А) | 2 | 3 | 9 | 17 | 25 | |
Чертёж и присоединительные размеры

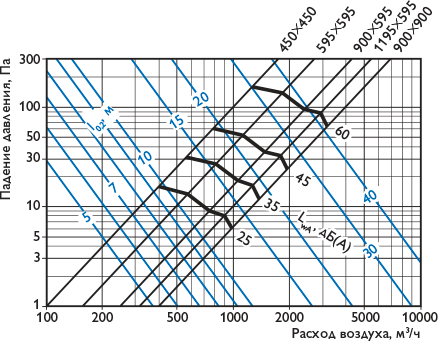

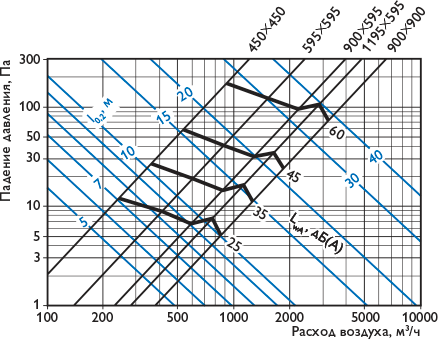

Аэродинамические характеристики
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
