Воздухораспределители вихревые панельные ВПЛ, ВПЛР
⚙️ Подбор и заказ
Описание

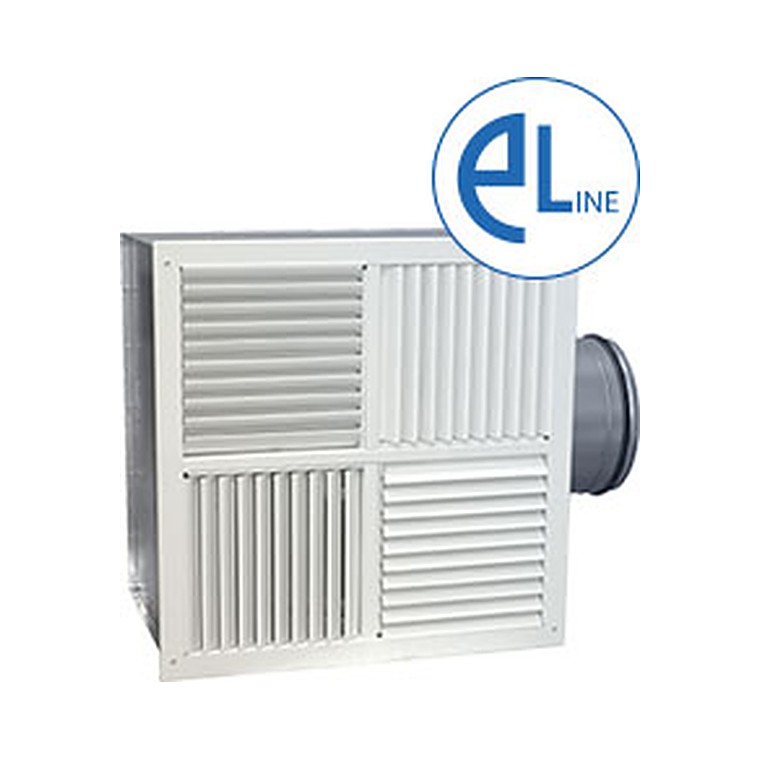

Воздухораспределители панельные ВПЛ, ВПЛР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Воздухораспределители ВПЛ, ВПЛР состоят из воздухораздающей панели квадратной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Воздухораздающая панель разделена на четыре одинаковые секции, в каждой из которых размещен блок синхронно регулируемых жалюзи, причем жалюзи соседних секций взаимно перпендикулярны. Изменением угла наклона жалюзи достигается формирование одного из трёх видов воздушных струй: прямоточной (α=0°), четырехструйной (α=20°) и четырехструйной настилающейся (α=45°).
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | A, | B, | a, | b, | e, | Ødп, | g, | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | мм | ВПЛ | ВПЛР | |
| 1ВПЛ/1ВПЛР | ||||||||||
| 300 х 300 | 0,043 | 300 | 300 | 270 | 270 | 320 | 124 | 200 | 4,0 | 4,5 |
| 450 х 450 | 0,128 | 450 | 450 | 420 | 420 | 400 | 199 | 260 | 8,0 | 9,0 |
| 595 х 595 | 0,253 | 595 | 595 | 570 | 570 | 400 | 249 | 230 | 13,0 | 14,5 |
| 1ВПЛ-С/1ВПЛР-С | ||||||||||
| 300 х 300 | 0,043 | 300 | 300 | 270 | 270 | 250 | 124 | — | 3,5 | 4,0 |
| 450 х 450 | 0,128 | 450 | 450 | 420 | 420 | 250 | 199 | — | 6,5 | 7,5 |
| 595 х 595 | 0,253 | 595 | 595 | 570 | 570 | 250 | 249 | — | 10,5 | 12,0 |
| 2ВПЛ/2ВПЛР | ||||||||||
| 450 х 450 | 0,128 | 450 | 450 | 420 | 420 | 450 | 249 | 265 | 9,0 | 10,5 |
| 595 х 595 | 0,253 | 595 | 595 | 570 | 570 | 550 | 314 | 332 | 15,0 | 17,0 |
| 750 х 750 | 0,433 | 750 | 750 | 720 | 720 | 570 | 399 | 310 | 25,0 | 27,5 |
| 1050 х 1050 | 0,918 | 1050 | 1050 | 1020 | 1020 | 700 | 499 | 440 | 43,5 | 47,0 |
| 2ВПЛ-С/2ВПЛР-С | ||||||||||
| 450 х 450 | 0,128 | 450 | 450 | 420 | 420 | 400 | 249 | — | 8,5 | 10,0 |
| 595 х 595 | 0,253 | 595 | 595 | 570 | 570 | 400 | 314 | — | 14,0 | 16,0 |
| 750 х 750 | 0,433 | 750 | 750 | 720 | 720 | 500 | 399 | — | 21,5 | 24,0 |
| 1050 х 1050 | 0,918 | 1050 | 1050 | 1020 | 1020 | 500 | 499 | — | 34,5 | 38,0 |
| Модель | Тип | Сигнал | Напряжение, | Потребляемая | Степень |
|---|---|---|---|---|---|
| воздухораспределителя | привода* | управления | В | мощность, Вт | защиты |
| 1ВПЛ 300х300-Е1 1ВПЛ 450х450-Е1 1ВПЛ 595х595-Е1 1ВПЛ 750х750-Е1 2ВПЛ 300х300-Е1 2ВПЛ 450х450-Е1 2ВПЛ 595х595-Е1 2ВПЛ 750х750-Е1 | AST04 | 2-х позиционный | 230 | 4 | IP 42 |
| 1ВПЛ 1050х1050-Е1 2ВПЛ 1050х1050-Е1 | AST08 | 3 | IP 54 | ||
| 1ВПЛ 300 х 300-Е3 1ВПЛ 450 х 450-Е3 1ВПЛ 595 х 595-Е3 1ВПЛ 750 х 750-Е3 2ВПЛ 300 х 300-Е3 2ВПЛ 450 х 450-Е3 2ВПЛ 595 х 595-Е3 2ВПЛ 750 х 750-Е3 | AST04S | 3-х позиционный | 230 | 4 | IP 42 |
| 1ВПЛ 1050 х 1050-Е3 2ВПЛ 1050 х 1050-Е3 | AST08S | 3 | IP 54 | ||
| 1ВПЛ 300 х 300-М2 1ВПЛ 450 х 450-М2 1ВПЛ 595 х 595-М2 1ВПЛ 750 х 750-М2 2ВПЛ 300 х 300-М2 2ВПЛ 450 х 450-М2 2ВПЛ 595 х 595-М2 2ВПЛ 750 х 750-М2 | ADM04 | 0–10 В | 24 | 2,5 | IP 42 |
| 1ВПЛ 1050 х 1050-М2 2ВПЛ 1050 х 1050-М2 | ADM08 | 2,5 | IP 54 | ||
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | Вид | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | |||||||||
| размер | струи | α,° | бойность, м | бойность, м | бойность, м | бойность, м | ||||||||||||||||
| м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||||
| 300 х 300 | 1 | 0 | 120 | 14 | 4,0 | 1,6 | 1,1 | 180 | 32 | 6,0 | 2,4 | 1,6 | 250 | 62 | 8,3 | 3,3 | 2,2 | 430 | 183 | 14,0 | 5,7 | 3,8 |
| 2 | 20 | 1,6 | 0,6 | 0,4 | 2,4 | 1,0 | 0,6 | 3,3 | 1,3 | 0,9 | 5,7 | 2,3 | 1,5 | |||||||||
| 3 | 45* | 3,8 | 1,5 | 1,0 | 5,8 | 2,3 | 1,5 | 8,0 | 3,2 | 2,1 | 14,0 | 5,5 | 3,7 | |||||||||
| 450 х 450 | 1 | 0 | 310 | 11 | 6,0 | 2,4 | 1,6 | 450 | 23 | 8,7 | 3,5 | 2,3 | 650 | 48 | 13,0 | 5,0 | 3,4 | 1120 | 141 | 22,0 | 8,7 | 5,8 |
| 2 | 20 | 2,4 | 1,0 | 0,6 | 3,5 | 1,4 | 0,9 | 5,0 | 2,0 | 1,3 | 8,7 | 3,5 | 2,3 | |||||||||
| 3 | 45* | 5,8 | 2,3 | 1,5 | 8,4 | 3,4 | 2,2 | 12,0 | 4,8 | 3,2 | 21,0 | 8,3 | 5,6 | |||||||||
| 595 х 595 | 1 | 0 | 590 | 13 | 8,1 | 3,3 | 2,2 | 850 | 26 | 12,0 | 4,7 | 3,1 | 1220 | 54 | 17,0 | 6,7 | 4,5 | 2080 | 156 | 29,0 | 11,0 | 7,7 |
| 2 | 20 | 3,3 | 1,3 | 0,9 | 4,7 | 1,9 | 1,3 | 6,7 | 2,7 | 1,8 | 11,0 | 4,6 | 3,1 | |||||||||
| 3 | 45* | 7,8 | 3,1 | 2,1 | 11,0 | 4,5 | 3,0 | 16,0 | 6,5 | 4,3 | 28,0 | 11,0 | 7,4 | |||||||||
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | ||||||||||||||||||||||
| % открытия | 100% | 80% | 50% | 10% | |
|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=30° | β=60° | β=90° | |
| K | 1,0 | 2,5 | 14,0 | 33,0 | |
| ΔLwA, дБ(А) | 0,0 | 4,0 | 17,0 | 25,0 | |
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | Вид | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | |||||||||
| размер | струи | α,° | бойность, м | бойность, м | бойность, м | бойность, м | ||||||||||||||||
| м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||||
| 450 х 450 | 1 | 0 | 430 | 10 | 8,3 | 3,3 | 2,2 | 630 | 22 | 12,0 | 4,9 | 3,3 | 920 | 48 | 18,0 | 7,1 | 4,8 | 1600 | 144 | 31,0 | 12,0 | 8,3 |
| 2 | 20 | 3,3 | 1,3 | 0,9 | 4,9 | 2,0 | 1,3 | 7,1 | 2,9 | 1,9 | 12,0 | 5,0 | 3,3 | |||||||||
| 3 | 45* | 8,0 | 3,2 | 2,1 | 12,0 | 4,7 | 3,1 | 17,0 | 6,9 | 4,6 | 30,0 | 12,0 | 7,9 | |||||||||
| 595 х 595 | 1 | 0 | 800 | 14 | 11,0 | 4,4 | 2,9 | 1160 | 29 | 16,0 | 6,4 | 4,3 | 1680 | 61 | 23,0 | 9,3 | 6,2 | 2850 | 176 | 39,0 | 16,0 | 10,0 |
| 2 | 20 | 4,4 | 1,8 | 1,2 | 6,4 | 2,6 | 1,7 | 9,3 | 3,7 | 2,5 | 16,0 | 6,3 | 4,2 | |||||||||
| 3 | 45* | 11,0 | 4,2 | 2,8 | 15,0 | 6,1 | 4,1 | 22,0 | 8,9 | 5,9 | 38,0 | 15,0 | 10,0 | |||||||||
| 750 х 750 | 1 | 0 | 1300 | 13 | 14,0 | 5,5 | 3,7 | 1890 | 26 | 20,0 | 8,0 | 5,3 | 2700 | 54 | 28,0 | 11,0 | 7,6 | 4440 | 146 | 47,0 | 19,0 | 12,0 |
| 2 | 20 | 5,5 | 2,2 | 1,5 | 8,0 | 3,2 | 2,1 | 11,0 | 4,6 | 3,0 | 19,0 | 7,5 | 5,0 | |||||||||
| 3 | 45* | 13,0 | 5,3 | 3,5 | 19,0 | 7,7 | 5,1 | 27,0 | 11,0 | 7,3 | 45,0 | 18,0 | 12,0 | |||||||||
| 1050х1050 | 1 | 0 | 2630 | 11 | 19,0 | 7,6 | 5,1 | 3740 | 23 | 27,0 | 11,0 | 7,2 | 5250 | 45 | 38,0 | 15,0 | 10,0 | 8350 | 115 | 61,0 | 24,0 | 16,0 |
| 2 | 20 | 7,6 | 3,1 | 2,0 | 11,0 | 4,3 | 2,9 | 15,0 | 6,1 | 4,1 | 24,0 | 9,7 | 6,5 | |||||||||
| 3 | 45* | 18,0 | 7,3 | 4,9 | 26,0 | 10,0 | 6,9 | 37,0 | 15,0 | 9,7 | 58,0 | 23,0 | 15,0 | |||||||||
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | ||||||||||||||||||||||
| % открытия | 100% | 80% | 50% | 10% | |
|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=30° | β=60° | β=90° | |
| K | 1,0 | 1,8 | 10,0 | 20,0 | |
| ΔLwA, дБ(А) | 0,0 | 4,0 | 17,0 | 25,0 | |
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
