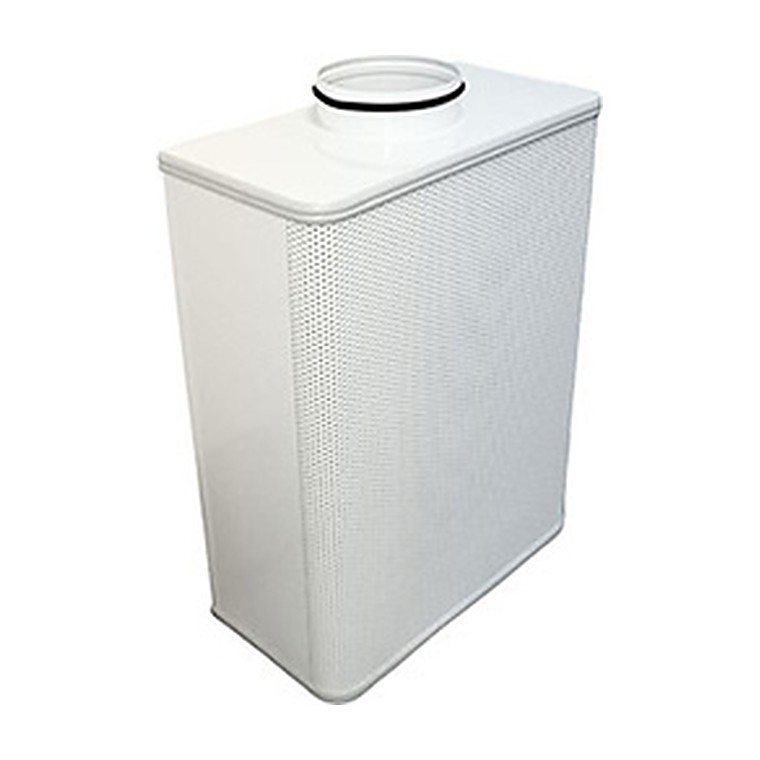

Воздухораспределители низкоскоростные 2ВНЛ
⚙️ Подбор и заказ
Описание
Воздухораспределители низкоскоростные 2ВНЛ предназначены для применения в системах вентиляции и кондиционирования помещений различного назначения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), организованных по принципу вытесняющей вентиляции. При вытесняющей вентиляции охлажденный воздух подается в нижнюю зону помещения, вблизи пола. Соприкасаясь с теплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.), воздух стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
- Аксессуары. Декоративный кожух, подставка, кронштейны.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | Ødп, | A, | B, | h, | b, | b1, | Вес, |
|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | кг | |
| 2ВНЛ | ||||||||
| 2ВНЛ 200Н | 0,720 | 199 | 300 | 600 | 1200 | 130 | – | 23,4 |
| 2ВНЛ 250Н | 0,820 | 249 | 350 | 700 | 1200 | 155 | – | 27,5 |
| 2ВНЛ 315Н | 1,020 | 314 | 425 | 850 | 1200 | 198 | – | 33,7 |
| 2ВНЛ 400Н | 1,250 | 399 | 500 | 1000 | 1200 | 230 | – | 37,9 |
| 2ВНЛ-Б | ||||||||
| 2ВНЛ 200Н-Б | 0,720 | 199 | 300 | 600 | 1200 | – | 145 | 23,4 |
| 2ВНЛ 250Н-Б | 0,820 | 249 | 350 | 700 | 1200 | – | 170 | 27,5 |
| 2ВНЛ 315Н-Б | 1,020 | 314 | 425 | 850 | 1200 | – | 200 | 33,7 |
| 2ВНЛ 400Н-Б | 1,250 | 399 | 500 | 1000 | 1200 | – | 244 | 37,9 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | ||||||||
| Модель | м, при | бойность, м | бойность, м | бойность, м | |||||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | ||||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||
| 2ВНЛ 200Н (-Б) | 230 | 6 | 0,8 | 0,3 | 320 | 11 | 1,2 | 0,5 | 0,3 | 570 | 34 | 2,1 | 0,8 | 0,5 | 1100 | 125 | 4,0 | 1,6 | 1,1 |
| 2ВНЛ 250Н (-Б) | 350 | 5 | 1,2 | 0,5 | 600 | 15 | 2,0 | 0,8 | 0,5 | 900 | 34 | 3,0 | 1,2 | 0,8 | 1700 | 123 | 5,7 | 2,3 | 1,5 |
| 2ВНЛ 315Н (-Б) | 600 | 6 | 1,8 | 0,7 | 950 | 15 | 2,9 | 1,1 | 0,8 | 1500 | 38 | 4,5 | 1,8 | 1,2 | 2800 | 132 | 8,5 | 3,4 | 2,3 |
| 2ВНЛ 400Н (-Б) | 1000 | 6 | 2,7 | 1,1 | 1500 | 15 | 4,1 | 1,6 | 1,1 | 2400 | 37 | 6,6 | 2,6 | 1,7 | 4500 | 131 | 12,0 | 4,9 | 3,3 |

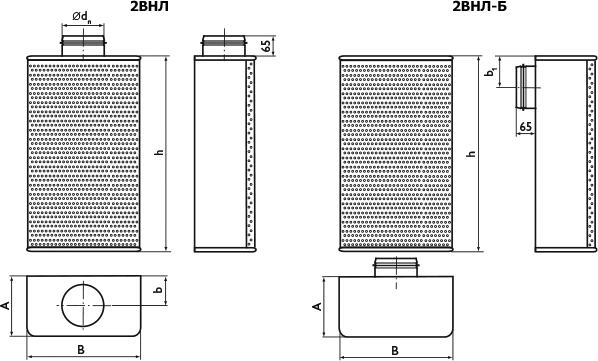

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
