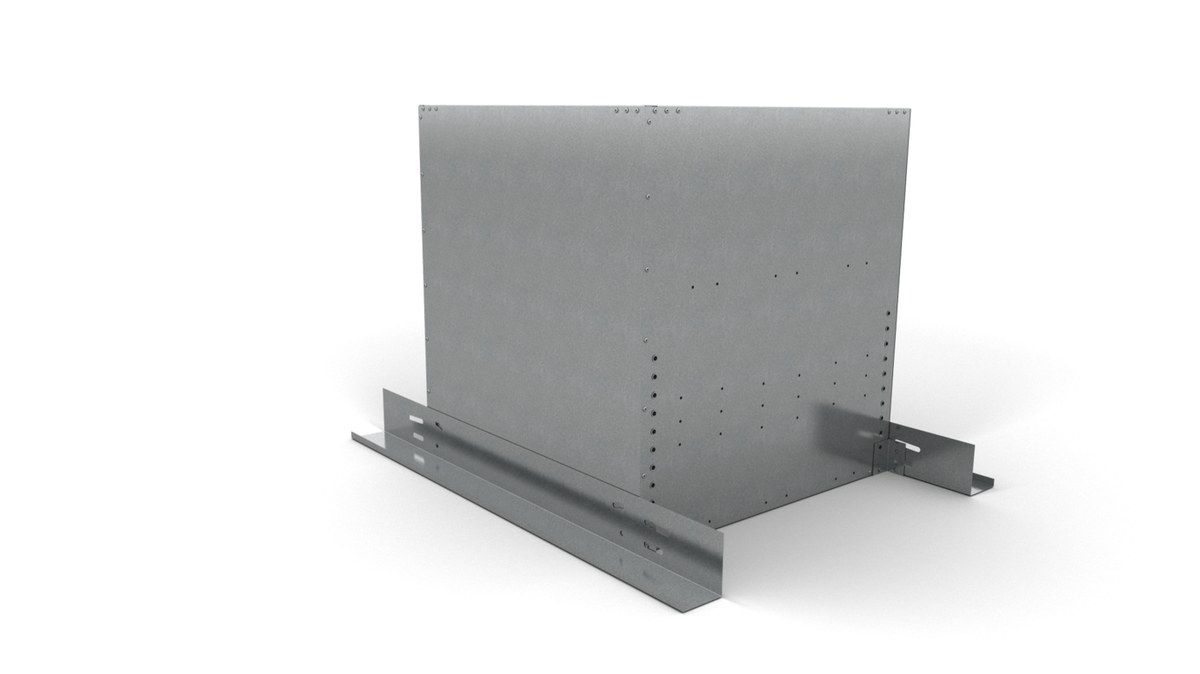

Стакан монтажный СТАМ-310
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-310 — утеплённый шумоизолированный узел квадратного сечения для крышных вентиляторов КРОМ и КРОШ. Обеспечивает опору агрегата, теплоизоляцию узла примыкания и снижение шума в вентиляционной шахте.
Технические характеристики
Конструкция
Изделие представляет собой лёгкую коробчатую конструкцию квадратного сечения из оцинкованной или нержавеющей стали. Изнутри стенки короба покрыты термо-шумоизоляцией толщиной 10 мм, которая ограничивает теплопотери и поглощает часть звуковой энергии потока.
Для крепления на кровле стакан поставляется с регулируемыми боковыми опорами: угол наклона выставляется по месту, максимальный уклон — 1:2. Присоединительные размеры полностью унифицированы с вентиляторами КРОМ и КРОШ, а к фланцам опорной плиты снизу можно присоединять клапаны типа «Гермик-П», «Регуляр» и «Тюльпан».
Принцип работы
Стакан служит переходом между вентиляционным каналом и крышным вентилятором: держит агрегат, задаёт геометрию примыкания и снижает передачу шума внутрь здания. Регулируемые опоры позволяют использовать одно изделие и на плоской, и на скатной кровле в пределах допустимого уклона.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1). Числовой индекс в обозначении соответствует размеру проходного сечения в сантиметрах, поэтому типоразмер уточняется по сечению канала.
Как подобрать
- Типоразмер определяют по проходному сечению: индекс равен размеру сечения в сантиметрах
- Проверяют совместимость с КРОМ и КРОШ по присоединительным размерам
- Учитывают уклон кровли — регулируемые опоры рассчитаны на уклон не более 1:2
- Исполнение Н или К1 выбирают по условиям эксплуатации
- Определяют, требуется ли присоединение клапана «Гермик-П», «Регуляр» или «Тюльпан»
Монтаж и обслуживание
- Стакан ставят на регулируемые боковые опоры и выставляют угол наклона по кровле
- Опоры фиксируют после выверки, не превышая предельный уклон 1:2
- При необходимости снизу к фланцам опорной плиты присоединяют клапан
- Примыкание кровельного пирога герметизируют, вентилятор ставят на выверенную плиту
- При осмотрах проверяют состояние шумопоглощающей облицовки и крепление опор
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
