Стакан монтажный СТАМ-213
⚙️ Подбор и заказ
Характеристики
Описание

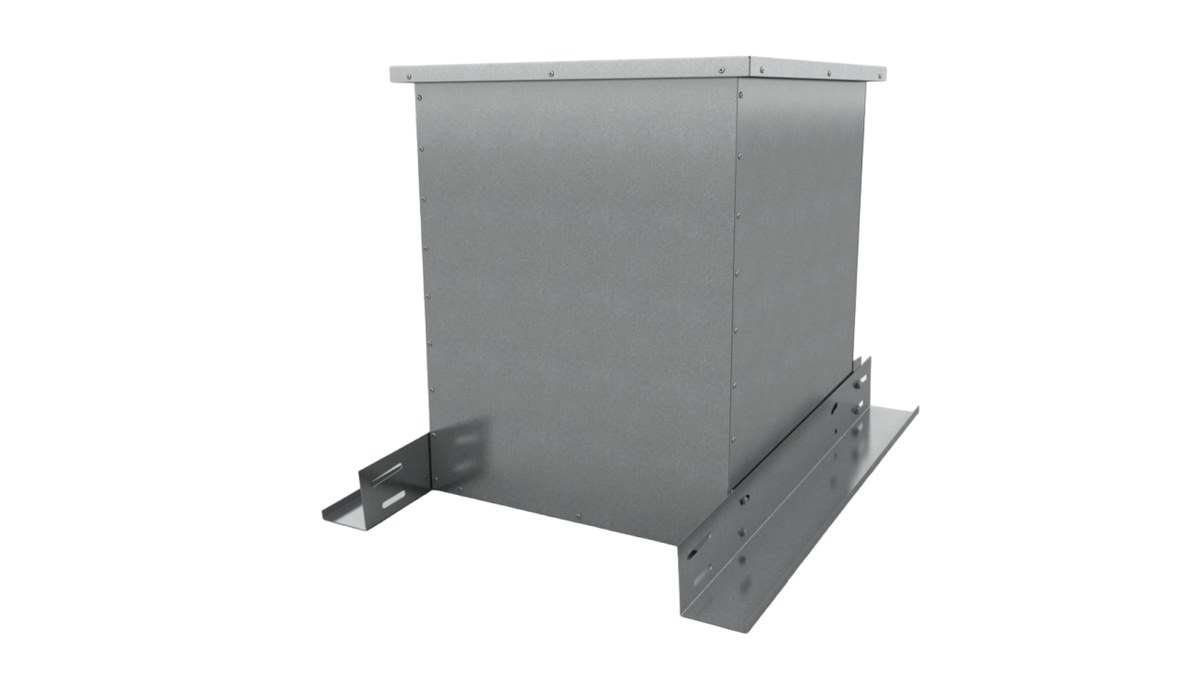

Монтажный стакан СТАМ-213 — утеплённый опорный узел с встроенным клапаном на приток, предназначенный для монтажа на наклонной кровле под приточные крышные установки ВКОП0, ВКОП1 и ОСА-Е.
Технические характеристики
Конструкция

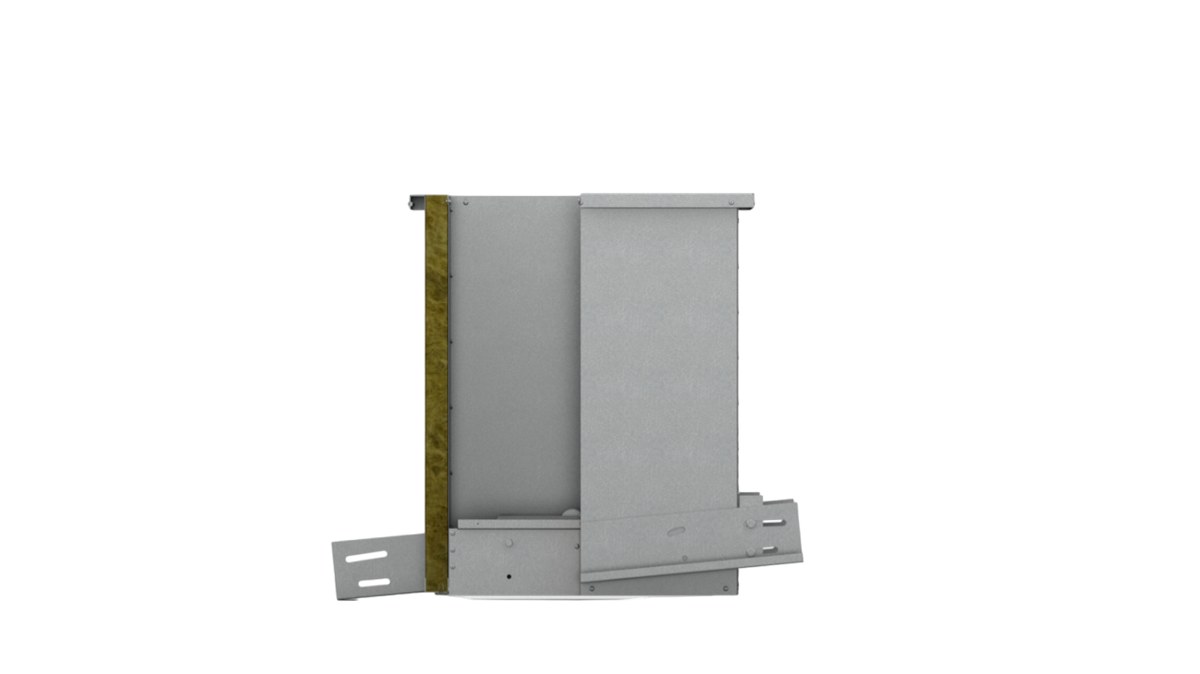

Изделие выполнено коробчатой конструкцией из стальной сварной рамы, несущей основную опорную нагрузку. Внутри рамы закреплён воздуховод квадратного сечения из оцинкованной стали для исполнения Н или из нержавеющей для исполнения К1; в раму встроен приточный клапан.
Боковые стороны рамы закрыты панелями из оцинкованной стали, промежуток между рамой и воздуховодом заполнен теплостойкой термоизоляцией. Опорная поверхность рамы снаружи служит для крепления на несущей части кровли, а к вентиляционному каналу стакан присоединяется по монтажному фланцу.
Принцип работы
Стакан задаёт утеплённый переход от приточной шахты к крышной установке и держит её вес. Встроенный клапан закрывает канал при остановке вентилятора, отсекая поступление холодного наружного воздуха в помещение и снижая теплопотери здания в нерабочие периоды.
Исполнения и обозначения
Доступны исполнения Н и К1. При заказе уточняются типоразмер, уклон кровли, модель приточной установки и требования к приводу клапана.
Как подобрать
- Типоразмер подбирают по присоединительным размерам приточной установки
- Проверяют соответствие модели уклону кровли — СТАМ-213 монтируется на наклонной поверхности
- Исполнение Н или К1 выбирают по условиям эксплуатации и характеру среды
- Учитывают режим Т80 по температуре перемещаемого воздуха
- Заранее определяют схему управления приточным клапаном
Монтаж и обслуживание
- Основание под стакан выравнивают, крепление ведут по опорной поверхности рамы
- Фланцевое соединение с приточным каналом уплотняют и затягивают болтами
- Питание и управление привода клапана заводят в стакан до установки вентилятора
- После сборки проверяют открытие и плотное закрытие створок клапана
- В ходе эксплуатации осматривают привод, уплотнения и состояние теплоизоляции

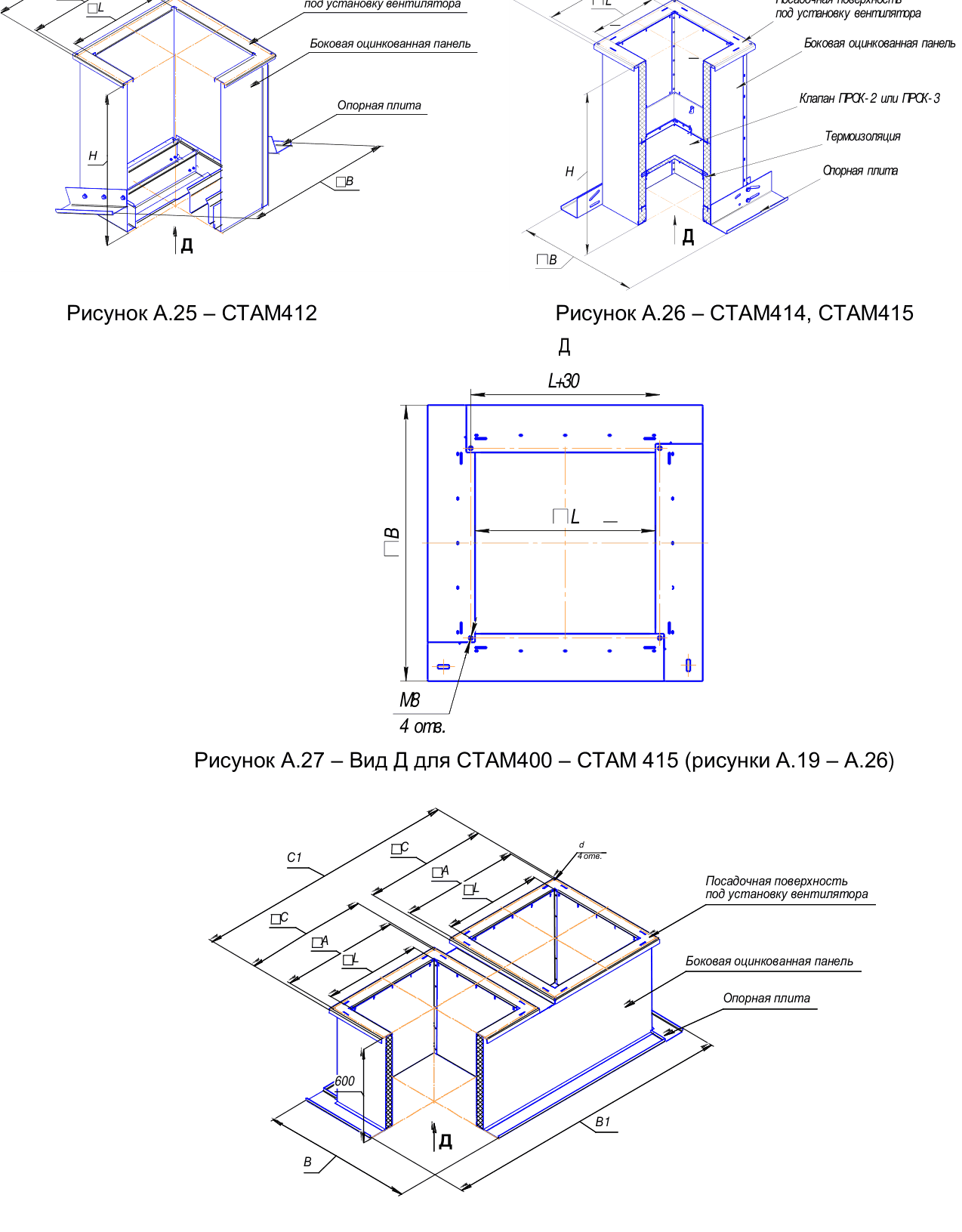

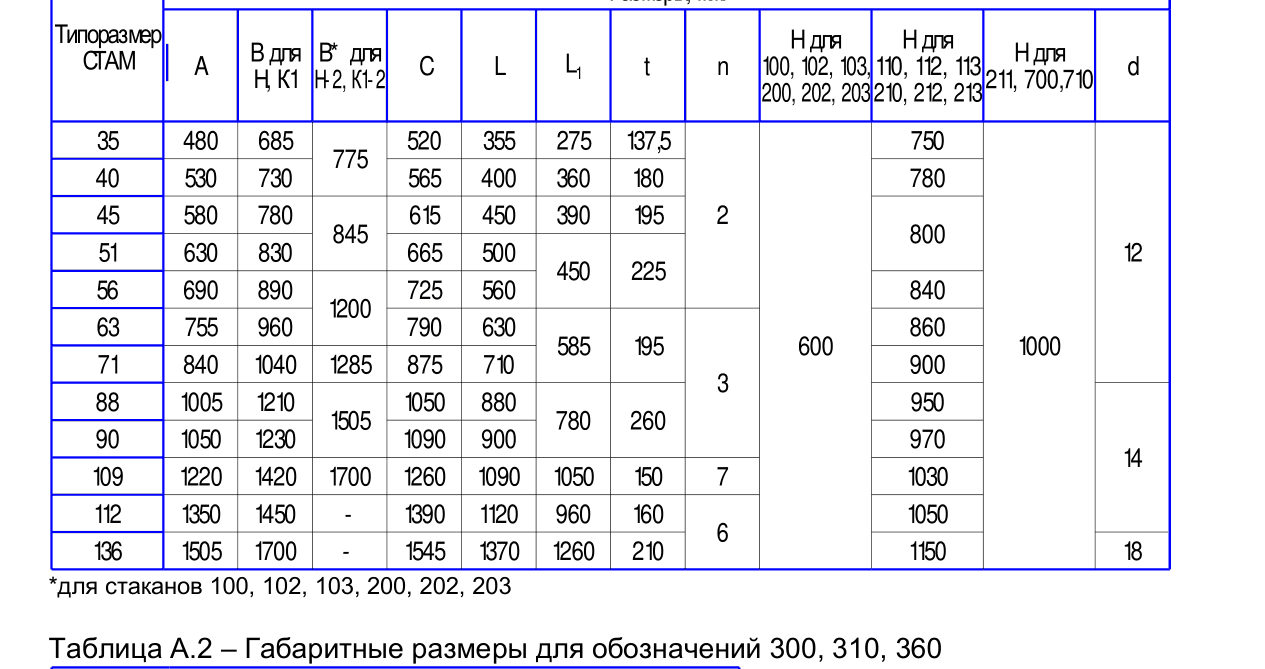

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
