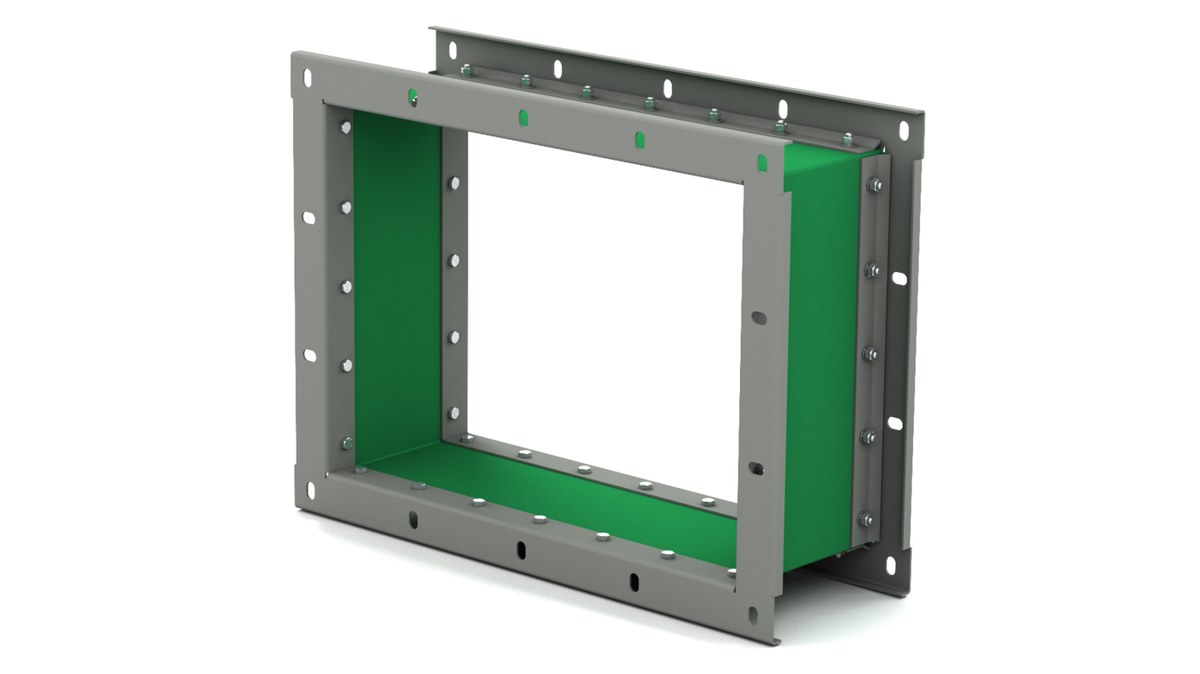

Соединитель мягкий СОМ-ВИР
⚙️ Подбор и заказ
Характеристики
Описание
Мягкий соединитель СОМ-ВИР компенсирует линейные и угловые деформации в местах присоединения индустриальных вентиляторов ВИР к воздуховодам и клапанам. Он снимает вибронагрузку, тепловое расширение и резонансные усилия на стыке.
Технические характеристики
Конструкция
Соединитель состоит из двух фланцев, соединённых между собой гибким рукавом. Материал рукава подбирают под функциональное назначение изделия: он должен выдерживать температуру перемещаемой среды и сохранять эластичность на протяжении всего срока службы узла.
Во взрывозащищённом исполнении соединители допускается устанавливать в помещениях категорий А и Б по взрывопожарной опасности согласно СП 7.13130.2013, в составе оборудования групп II и III по ГОСТ 31441.1 с температурными классами Т2, Т3, Т4 и во взрывоопасных зонах класса 1 и 2 по ГОСТ 31610.1 и ПУЭ.
Принцип работы
Гибкая вставка разрывает жёсткую механическую связь между вентилятором и сетью: вибрация от колеса и двигателя гасится в рукаве и не уходит в воздуховоды и строительные конструкции. Одновременно соединитель принимает на себя удлинение тракта при нагреве и компенсирует небольшую несоосность фланцев при монтаже.
Исполнения и обозначения
Выпускается в общепромышленном и взрывозащищённом исполнениях; последнее применяют в составе оборудования подгрупп IIC и IIB с температурными классами Т2, Т3, Т4 по ГОСТ 31610.0. При заказе уточняются типоразмер, материал рукава и требования по взрывозащите.
Как подобрать
- типоразмер подбирают по присоединительным фланцам вентилятора ВИР
- материал рукава выбирают по температуре и составу перемещаемой среды
- для взрывоопасных зон подтверждают требуемую категорию помещения и температурный класс
- учитывают величину ожидаемых линейных и угловых смещений тракта
- согласуют длину вставки с монтажным зазором между фланцами
Монтаж и обслуживание
- соединитель ставят между фланцами вентилятора и воздуховода без предварительного натяга
- при затяжке следят, чтобы рукав не был перекошен и не работал на растяжение
- крепёж затягивают равномерно по периметру через уплотнение
- во взрывозащищённых исполнениях выполняют требования проекта по заземлению узла
- при осмотрах проверяют целостность рукава, отсутствие трещин и потёртостей
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
