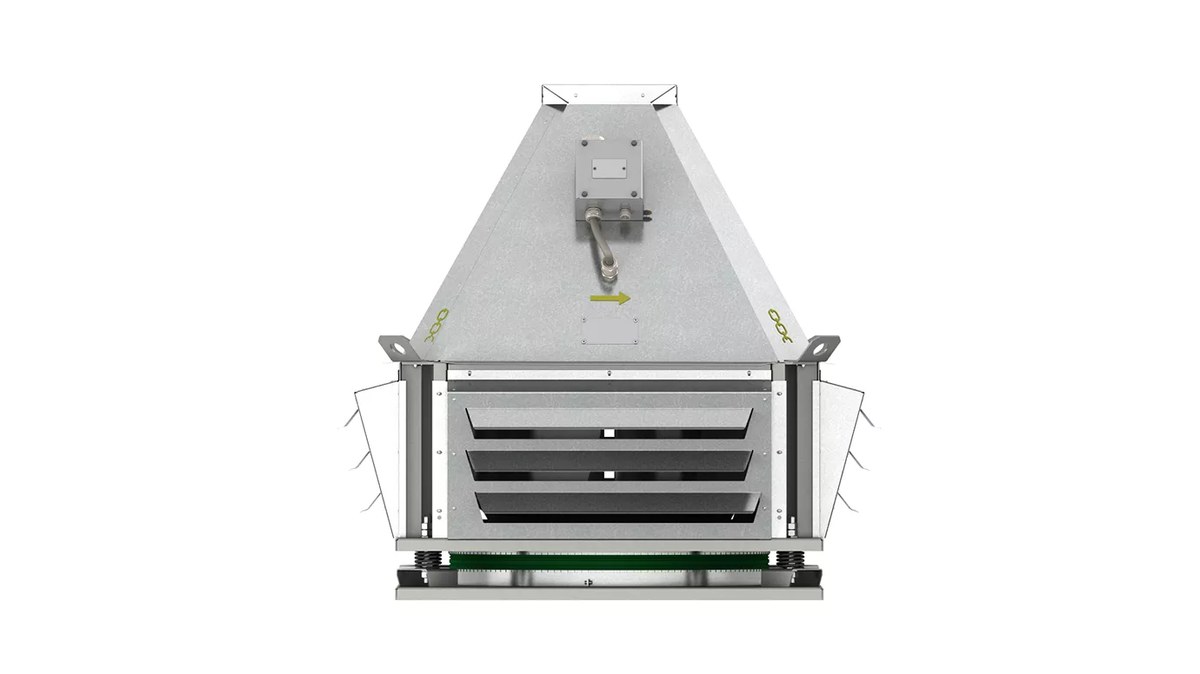

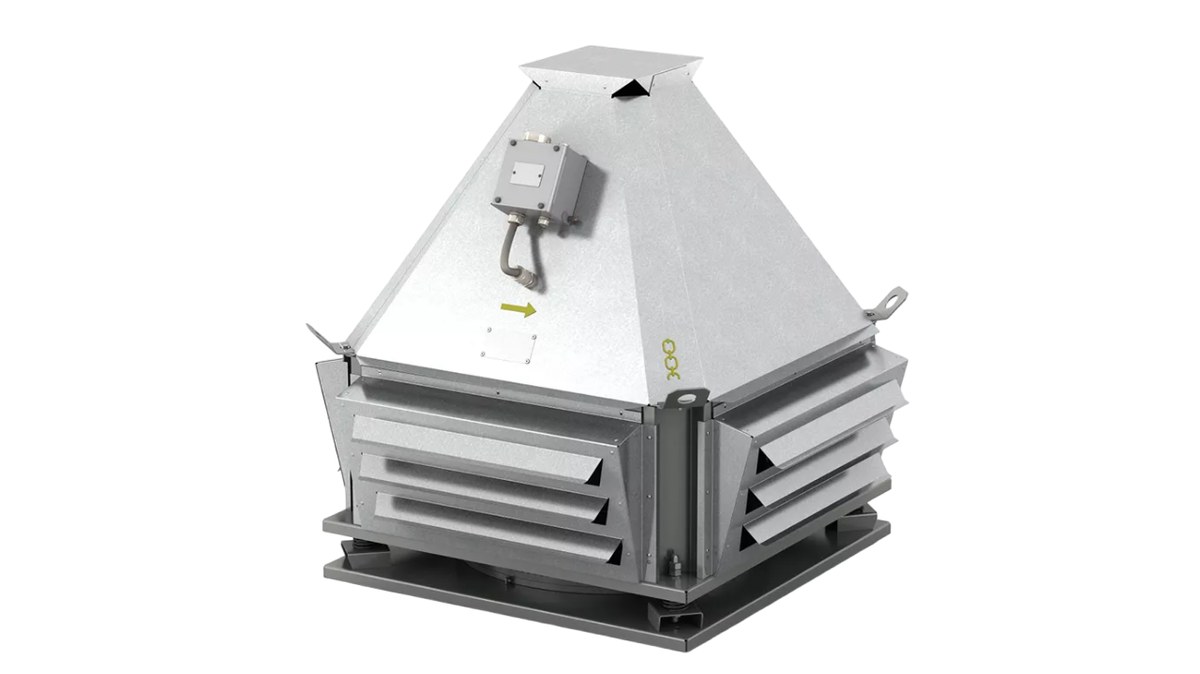

Вентиляторы крышные дымоудаления КРОС-ДУ/ДУВ

Крышные вентиляторы КРОС-ДУ/ДУВ применяются в системах противодымной вентиляции и удаляют продукты горения через кровлю. Серия использует улучшенное рабочее колесо с загнутыми назад лопатками и тороидальный входной патрубок с большим диаметром входа.

Технические характеристики

Конструкция

Модификация 2013 года получила новые жалюзийные решётки, новую опорную плиту и колесо с повышенным КПД (до 75 %). Рабочее колесо установлено непосредственно на валу двигателя, что упрощает конструкцию и снижает число узлов, требующих обслуживания при периодических проверках противодымной системы.

Вентиляторы комплектуют трёхфазными асинхронными односкоростными двигателями, допускается частотное регулирование скорости вращения. Конструкция допускает работу как в режиме дымоудаления (ДУ), так и в совмещённом режиме дымоудаления и вентиляции (ДУВ) — во втором случае двигатель рассчитан на длительную постоянную работу.

Принцип работы

При пожаре вентилятор вытягивает дымовоздушную смесь из шахты и выбрасывает её над кровлей, поддерживая расчётный расход. В режиме ДУВ тот же агрегат обслуживает повседневную вытяжку, а при срабатывании автоматики переходит на противодымный режим, что избавляет от установки двух отдельных машин на одну шахту.

Исполнения и обозначения

Как подобрать

• расход и давление определяют расчётом дымоудаления для защищаемого помещения
• выбирают режим ДУ или ДУВ по проектной схеме использования шахты
• исполнение К1 и В доступно только для режима ДУВ — это проверяют на этапе подбора
• учитывают сопротивление тракта с противопожарными клапанами
• типоразмер согласуют с монтажным стаканом и проёмом кровли

Монтаж и обслуживание

• агрегат монтируют на монтажный стакан СТАМ соответствующего режима работы
• крепёж и основание рассчитывают на массу и ветровую нагрузку
• питание выполняют огнестойкой кабельной линией по проекту
• после монтажа проверяют направление вращения и запуск от пожарной автоматики
• работоспособность подтверждают периодическими пусками с записью результатов

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
