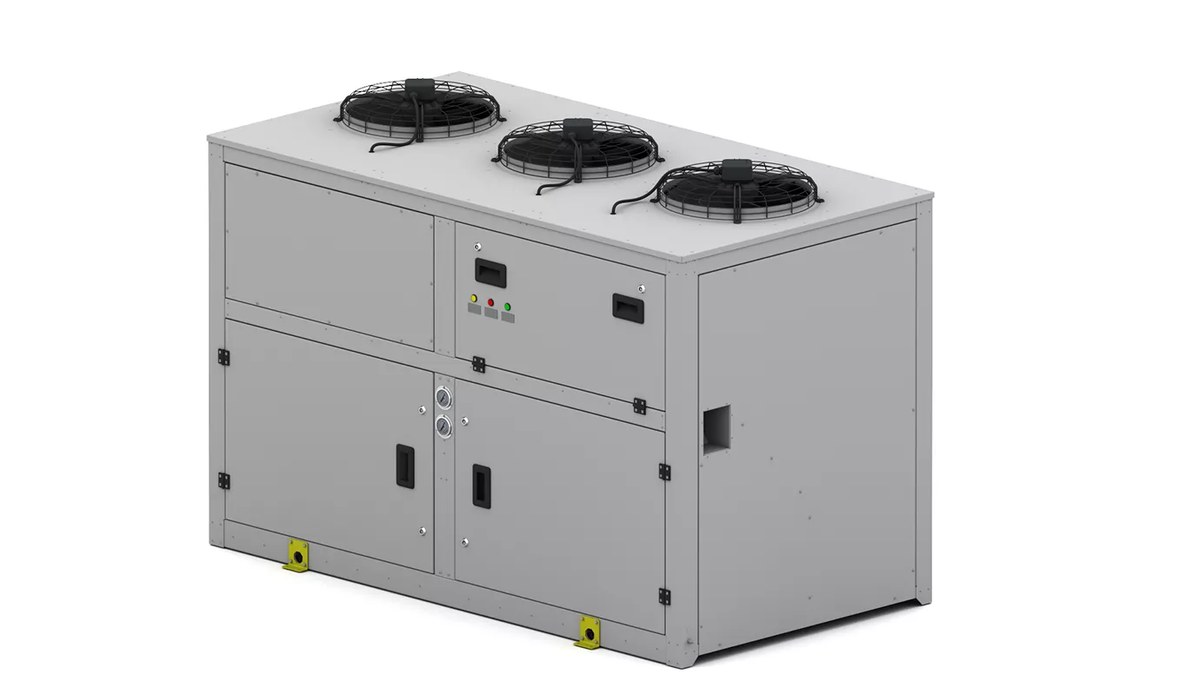

Компрессорно-конденсаторные блоки с реверсивным холодильным контуром МАКК-Т 320

Компрессорно-конденсаторный блок МАКК-Т 320 с реверсивным холодильным контуром обслуживает объекты средней мощности. Он работает как на охлаждение, так и на обогрев, заменяя отдельный источник тепла в переходные сезоны.

Технические характеристики

Конструкция

Агрегат выполнен на спиральных компрессорах, холодильный контур один, хладагент R410A. Реверсивная схема переключает направление движения хладагента, меняя функции наружного и внутреннего теплообменников без вмешательства в гидравлическую или воздушную часть системы.

Управление контуром, защиты и логика переключения режимов реализованы встроенной системой управления. Стандартно блок предлагается со встроенным монтажным комплектом, который сокращает объём монтажных работ при подключении к фреоновой линии потребителя.

Принцип работы

Летом наружный теплообменник работает конденсатором и сбрасывает тепло в воздух, зимой контур реверсируется: наружный блок отбирает тепло у наружного воздуха, а внутренний отдаёт его потребителю. Такой режим экономичнее прямого электрического нагрева, особенно в межсезонье.

Исполнения и обозначения

Как подобрать

• Холодопроизводительность подбирают в диапазоне 30…95 кВт по нагрузке объекта
• Теплопроизводительность 30…100 кВт сверяют с тепловой нагрузкой в режиме обогрева
• Задают расчётные наружные температуры для летнего и зимнего режимов
• Проверяют соответствие испарителя потребителя контуру на R410A
• Учитывают требования к размещению наружного агрегата и путям выброса воздуха

Монтаж и обслуживание

• Устанавливают на наружной площадке или кровле с достаточным расстоянием до преград
• Основание выравнивают и рассчитывают на массу агрегата, применяют виброопоры
• Фреоновую трассу монтируют по проекту, с опорами и защитой от механических повреждений
• Питание и линии управления подводят к встроенной системе управления
• Регулярно очищают оребрение и контролируют рабочие параметры контура

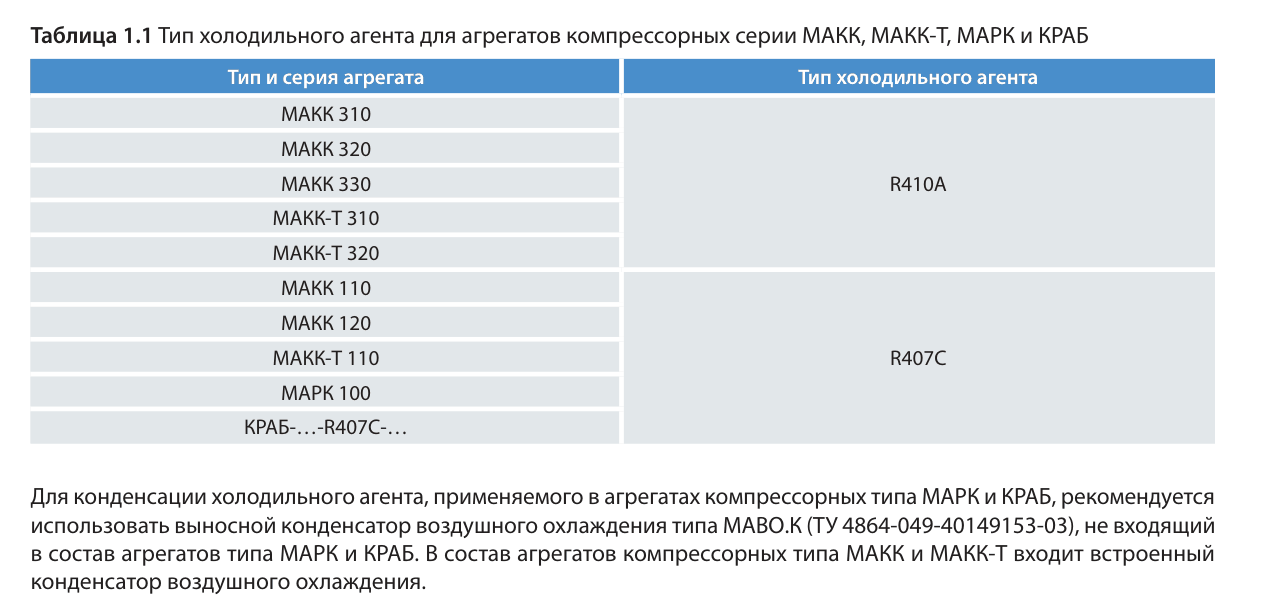

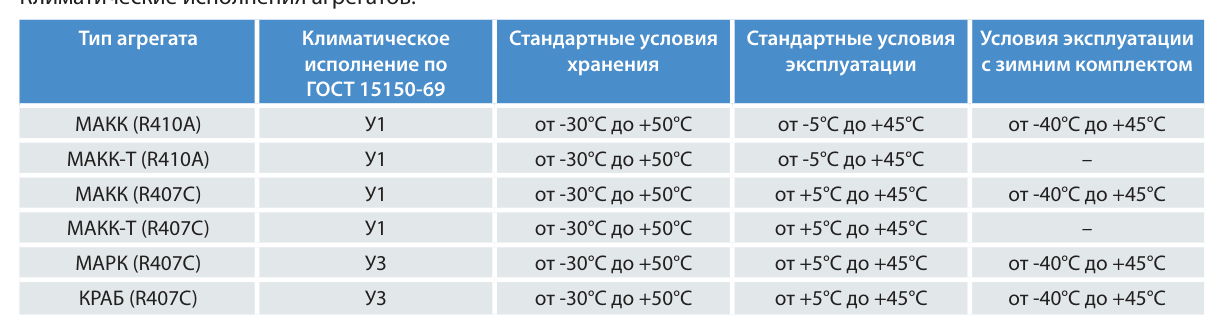

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
