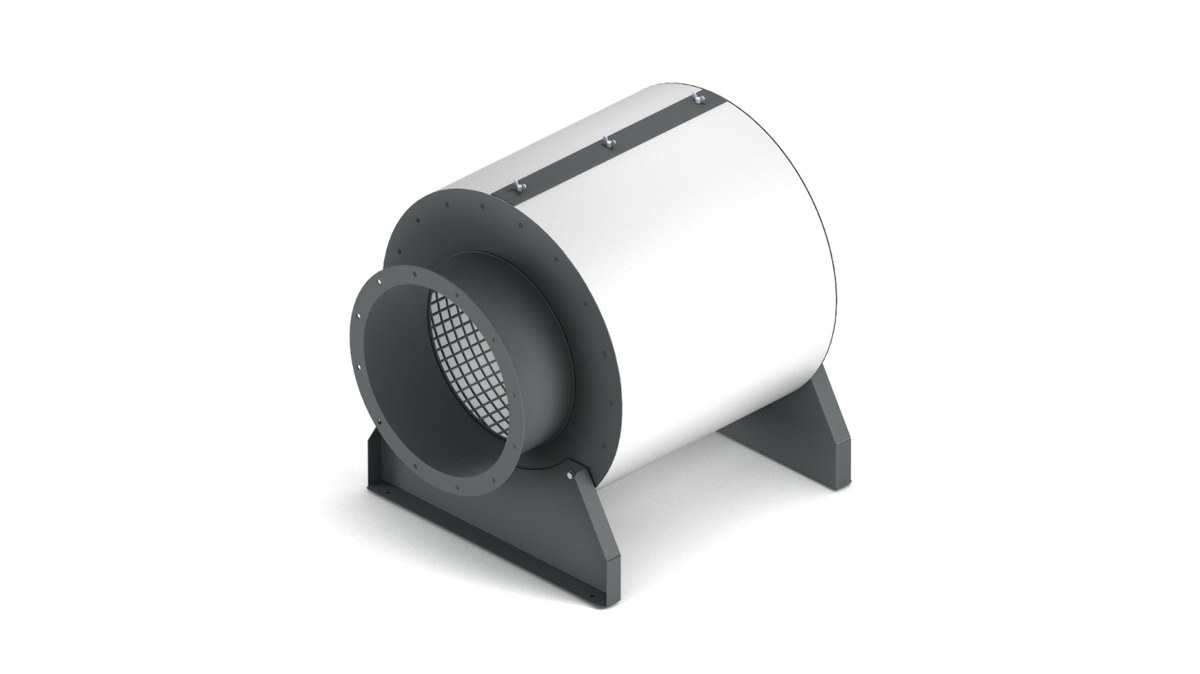

Фильтр ФИВК
⚙️ Подбор и заказ
Характеристики
Описание
Фильтр ФИВК очищает воздух от твёрдых и волокнистых частиц в системах с индустриальными вентиляторами ВИР. Ставится на всасывании и защищает как сеть, так и само рабочее колесо от загрязнений. Класс очистки — G3, G4.
Технические характеристики
Конструкция
Корпус фильтра выполнен как обечайка из сетки: с одной стороны к ней присоединена глухая стенка, с другой — стенка с присоединительным фланцем. Поверх сетки намотан фильтрующий материал, зафиксированный прижимами, а на задней стенке установлен штуцер для измерения перепада давления.
Корпус и ножки в общепромышленном исполнении Н выполняют из стали с лакокрасочным покрытием, в коррозионностойком исполнении К1 — из нержавеющей стали. Прижимы позволяют снимать и заменять фильтрующий материал без демонтажа корпуса.
Принцип работы
Воздух проходит через намотанный фильтрующий слой и далее внутрь сетчатой обечайки, откуда через фланец уходит к вентилятору. По мере накопления пыли растёт перепад давления, который контролируют по штуцеру: этот показатель и служит признаком того, что материал пора менять.
Исполнения и обозначения
Выпускается в общепромышленном (Н) и коррозионностойком (К1) исполнении. Типоразмер, класс очистки и присоединительные размеры уточняются по опросному листу.
Как подобрать
- Типоразмер подбирают по расходу воздуха и присоединительному размеру вентилятора ВИР
- Класс очистки выбирают из ряда G3, G4 по характеру пыли
- Исполнение принимают по среде: общепромышленное Н или коррозионностойкое К1
- Учитывают начальный и конечный перепад давления при расчёте рабочей точки
- Оценивают доступ к фильтру для регулярной замены материала
Монтаж и обслуживание
- Устанавливается на всасывании вентилятора через присоединительный фланец
- Корпус ставят на ножки, обеспечив устойчивое основание и доступ со всех сторон
- К штуцеру подключают дифманометр или датчик перепада давления
- Фильтрующий материал меняют по достижении предельного перепада
- Сетчатую обечайку при замене очищают от налипшего волокна
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
