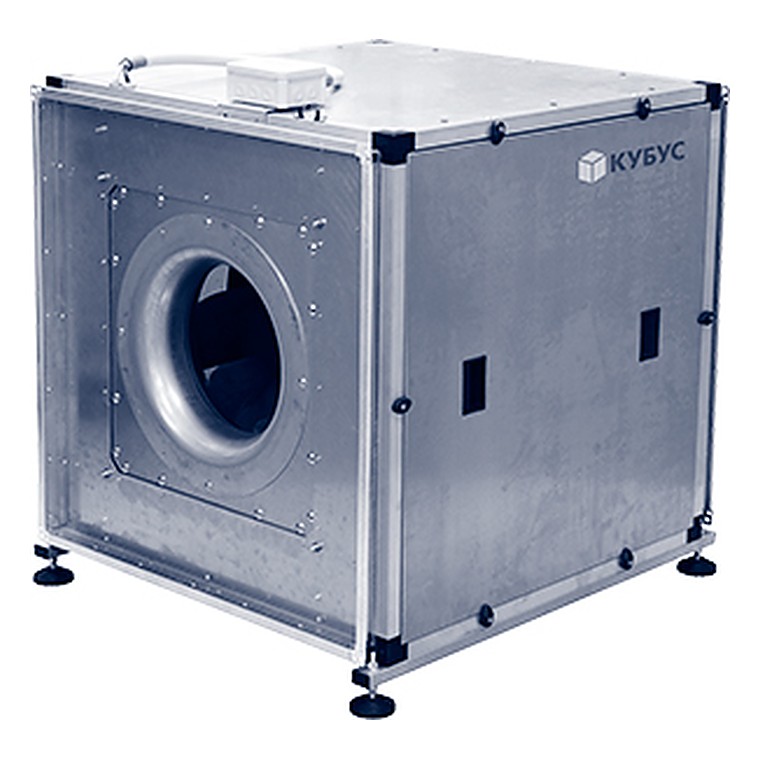

Канальные вентиляторы в изолированном корпусе КУБУС EC

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист Канальные вентиляторы в изолированном корпусе КУ (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Арктос. 13 типоразмеров в серии. Ec-двигатель. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные вентиляторы в изолированном корпусе КУБУС ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками аэродинамически оптимизированной формы. Корпус вентилятора снабжён слоем изоляции из минеральной ваты толщиной 25 мм, обеспечивающей низкие шумовые характеристики. Верхняя и две боковые панели корпуса, а также выходной фланец выполнены съемными, что позволяет, при необходимости, в любой момент изменить направление подачи воздуха и сторону обслуживания вентилятора (ниже размещен чертеж и видеофильм ). Вентиляторы КУБУС ЕС предназначены для соединения с воздуховодами квадратного сечения. Степень защиты электродвигателя и клеммной коробки - IP 54

ПроизводительАрктос

Типоразмеров18

Напряжение230 / 400 В

Мощность480–5400 Вт

Ток1,35–8,2 А

Вес39–130 кг

Данные производителяобновлено 04.10.2017

Конструкция и работа

Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.

Установка. Вентиляторы оснащены монтажными траверсами и предназначены для подвесного или напольного монтажа. В случае напольного монтажа вентиляторы могут быть укомплектованы регулируемыми по высоте опорами (опция)
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью потенциометра установленного в клеммной коробке, выносного регулятора или внешним управляющим сигналом 0 – 10 В. При использовании выносного регулятора или внешнего управляющего сигнала необходимо отсоединить потенциометр от клеммной колодки.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки. При возникновении нештатного режима работы срабатывает встроенное реле аварии. Его контактная группа выведена на клеммы «AL», к которым можно подключать внешние устройства аварийной сигнализации. Максимальная нагрузочная способность контактов реле 250 В / 2 А.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства, регулируемые по высоте опоры, и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Тихая работаИзоляция снижает шум, излучаемый в помещение, — установка возможна над подшивным потолком офиса.

КомпактностьНе нужны отдельная венткамера и дополнительные шумоглушители на коротком тракте.

Готовый агрегатКолесо, двигатель, изоляция и присоединения собраны и испытаны на заводе.

Доступ к узламСъёмная панель открывает доступ к колесу и двигателю без демонтажа корпуса.

Экономия на монтажеКрепление на резиновых виброопорах — не требуется массивное основание.

Где применяется

Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.

Как подобрать

Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.

Технические характеристики

КУБУС 400x400 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	эл.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g		подкл.
КУБУС 400х400 А EC1	230/50	480	2,10	2510	60	400	400	510	510	25	510	600	39	24
КУБУС 400х400 В EC1	230/50	690	3,00	2830	40	400	400	510	510	25	510	600	39	24

КУБУС 450x450 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	эл.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g		подкл.
КУБУС 450х450 A EC1	230/50	840	3,70	2500	45	450	450	560	560	25	560	650	49	25
КУБУС 450х450 A EC3	400/50	820	1,35	2500	55	450	450	560	560	25	560	650	53	26
КУБУС 450х450 B EC1	230/50	1350	5,80	2920	45	450	450	610	610	25	610	700	49	25
КУБУС 450х450 B EC3	400/50	1250	2,00	2900	55	450	450	610	610	25	610	700	53	26

КУБУС 500x500 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	эл.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g		подкл.
КУБУС 500х500 A EC1	230/50	840	3,80	2050	45	500	500	660	660	25	660	750	59	25
КУБУС 500х500 B EC1	230/50	1350	6,00	2400	45	500	500	660	660	25	660	750	59	25

КУБУС 600x600 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	эл.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g		подкл.
КУБУС 600х600 A EC3	400/50	1650	2,60	2600	50	600	600	660	660	25	660	750	59	26
КУБУС 600х600 B EC3	400/50	2500	3,80	2970	50	600	600	660	660	25	660	750	59	26
КУБУС 600х600 E EC3	400/50	1900	2,90	2250	55	600	600	760	760	25	760	850	89	26
КУБУС 600х600 K EC3	400/50	3900	6,00	2810	55	600	600	760	760	25	760	850	89	26

КУБУС 700x700 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	эл.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g		подкл.
КУБУС 700х700 A EC3	400/50	1900	3,0	1800	40	700	700	860	860	25	860	950	105	26
КУБУС 700х700 B EC3	400/50	5200	8,0	2570	40	700	700	860	860	25	860	950	105	26

КУБУС 750x750 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	эл.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g		подкл.
КУБУС 750х750 A EC3	400/50	2500	3,80	1650	55	750	750	960	960	25	960	1050	125	26
КУБУС 750х750 B EC3	400/50	3500	5,40	1860	55	750	750	960	960	25	960	1050	125	26

КУБУС 850x850 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	эл.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g		подкл.
КУБУС 850х850 A EC3	400/50	4000	6,20	1900	40	850	850	960	960	25	960	1050	130	26
КУБУС 850х850 B EC3	400/50	5400	8,20	2130	40	850	850	960	960	25	960	1050	130	26

Чертёж и присоединительные размеры

Аэродинамические характеристики

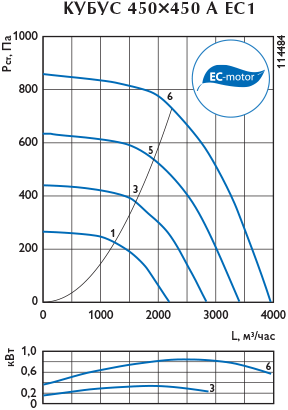

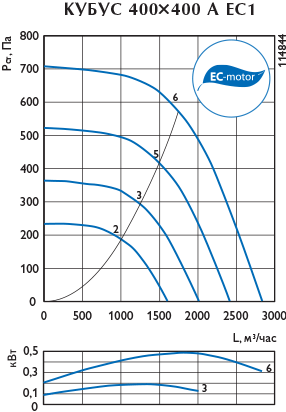

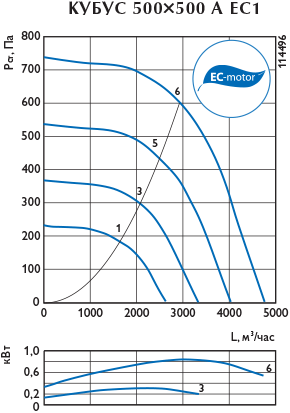

Аэродинамическая характеристика — 0 AEC 1

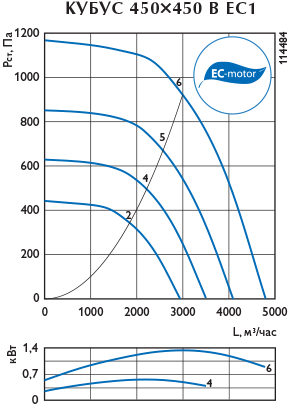

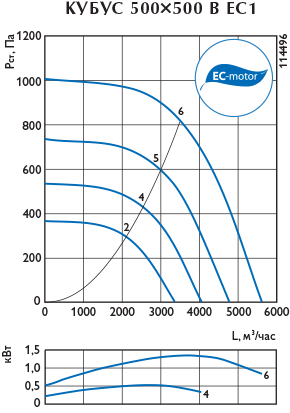

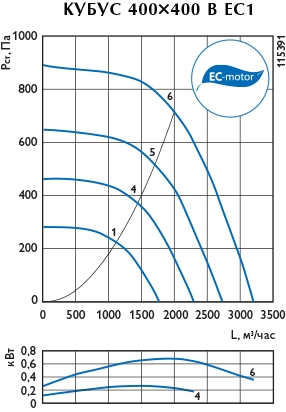

Аэродинамическая характеристика — 0 BEC 1

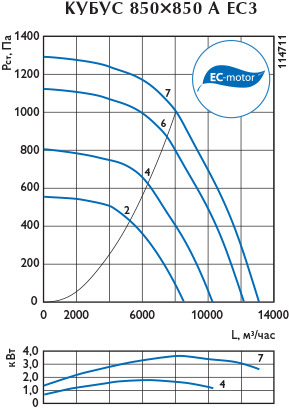

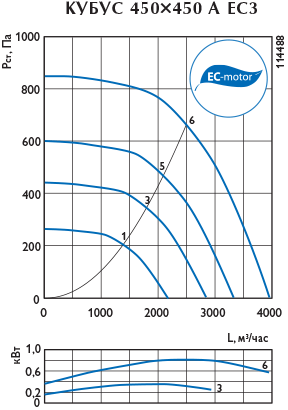

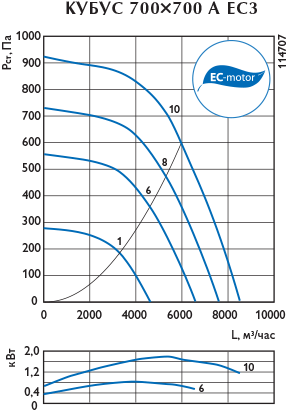

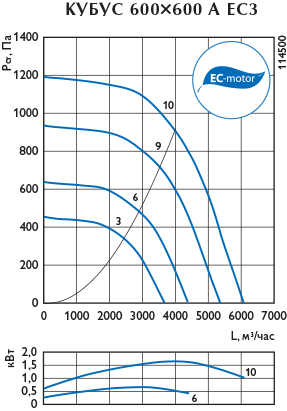

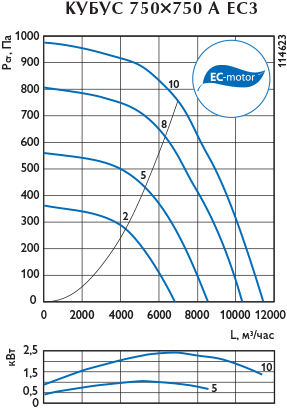

Аэродинамическая характеристика — 0 AEC 3

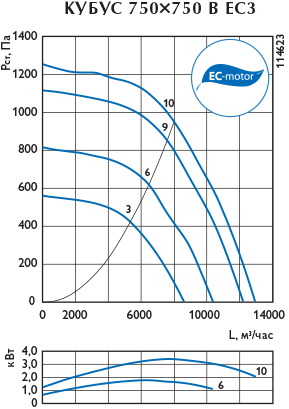

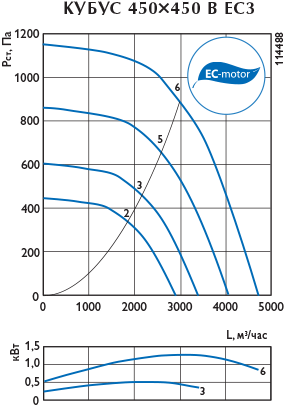

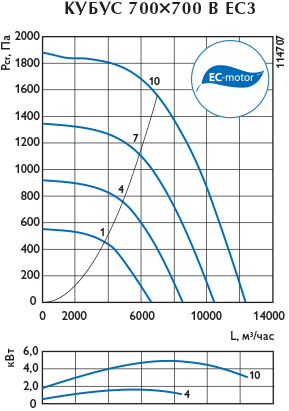

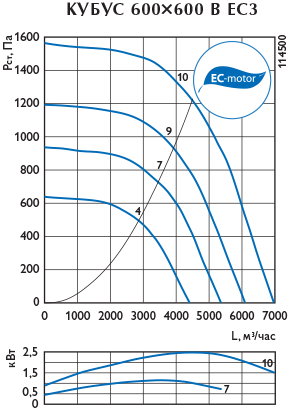

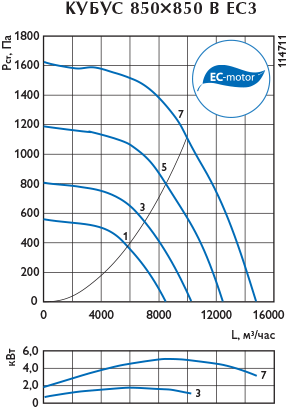

Аэродинамическая характеристика — 0 BEC 3

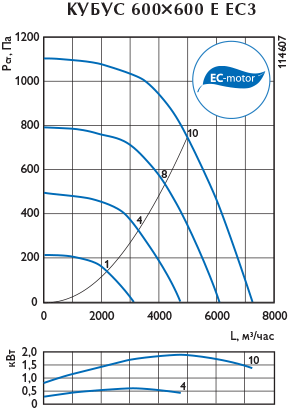

Аэродинамическая характеристика — 0 EEC 3

Аэродинамическая характеристика — 0 KEC 3

Шумовые характеристики

КУБУС 400x400 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
КУБУС 400х400 А EC1	6	К входу	63	70	38	45	62	64	62	64	61	54
		К выходу	69	76	40	47	65	67	72	72	66	59
		К окружению	52	59	29	39	58	43	49	49	43	35
	5	К входу	59	66	33	41	55	61	59	60	57	50
		К выходу	65	72	35	44	59	64	68	67	61	55
		К окружению	46	53	24	36	52	40	45	44	38	31
КУБУС 400х400 В EC1	6	К входу	66	73	40	45	65	67	65	66	64	57
		К выходу	72	79	43	49	67	70	75	74	69	64
		К окружению	54	61	32	41	60	46	52	51	46	40
	5	К входу	62	69	36	42	61	63	61	63	60	53
		К выходу	68	75	39	46	64	67	71	70	65	59
		К окружению	51	58	28	38	57	43	48	47	42	35

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

КУБУС 450x450 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
КУБУС 450х450 A EC1	6	К входу	68	75	41	49	64	68	67	69	65	59
		К выходу	76	83	43	53	69	72	78	79	73	67
		К окружению	57	64	32	45	62	48	55	56	50	43
	5	К входу	63	70	37	45	58	65	63	64	60	54
		К выходу	71	78	39	48	63	68	74	73	68	61
		К окружению	51	58	28	40	56	44	51	50	45	37
КУБУС 450х450 A EC3	6	К входу	67	74	39	49	64	68	67	70	65	59
		К выходу	75	82	41	51	68	71	78	78	72	66
		К окружению	56	63	30	43	61	47	55	55	49	42
	5	К входу	63	70	36	45	59	65	63	63	60	54
		К выходу	70	77	37	48	63	68	74	72	67	61
		К окружению	51	58	26	40	56	44	51	49	44	37
КУБУС 450х450 B EC1	6	К входу	71	78	47	52	69	72	71	73	69	64
		К выходу	79	86	47	55	73	75	82	81	77	71
		К окружению	60	67	36	47	66	51	59	58	54	47
	5	К входу	68	75	40	49	64	69	68	70	66	60
		К выходу	76	83	42	53	69	72	79	79	73	67
		К окружению	57	64	31	45	62	48	56	56	50	43
КУБУС 450х450 B EC3	6	К входу	71	78	43	52	67	72	71	72	69	63
		К выходу	79	86	45	55	73	76	82	81	77	71
		К окружению	60	67	34	47	66	52	59	58	54	47
	5	К входу	68	75	40	49	65	69	67	70	65	59
		К выходу	75	82	42	52	68	72	78	78	72	66
		К окружению	56	63	31	44	61	48	55	55	49	42

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

КУБУС 500x500 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
КУБУС 500х500 A EC1	6	К входу	65	72	39	49	61	66	64	66	63	58
		К выходу	72	79	42	53	66	70	75	73	70	64
		К окружению	53	60	31	45	59	46	52	50	47	40
	5	К входу	61	68	36	50	57	62	61	62	59	53
		К выходу	68	75	38	55	63	67	72	69	66	59
		К окружению	50	57	27	47	56	43	49	46	43	35
КУБУС 500х500 B EC1	6	К входу	69	76	43	49	69	70	68	70	67	63
		К выходу	77	84	46	54	73	73	80	79	74	69
		К окружению	60	67	35	46	66	49	57	56	51	45
	5	К входу	65	72	39	49	61	66	64	66	63	58
		К выходу	72	79	42	53	66	70	75	73	70	64
		К окружению	53	60	31	45	59	46	52	50	47	40

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

КУБУС 600x600 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
КУБУС 600х600 A EC3	10	К входу	72	79	42	51	74	72	71	72	69	66
		К выходу	79	86	47	56	75	77	82	80	76	72
		К окружению	62	69	36	48	68	53	59	57	53	48
	9	К входу	69	76	40	50	69	70	68	70	66	63
		К выходу	76	83	44	54	72	73	79	77	73	68
		К окружению	59	66	33	46	65	49	56	54	50	44
КУБУС 600х600 B EC3	10	К входу	75	82	45	53	75	75	74	75	73	69
		К выходу	83	90	51	59	78	79	86	84	80	75
		К окружению	65	72	40	51	71	55	63	61	57	51
	9	К входу	72	79	42	51	74	72	71	72	69	66
		К выходу	79	86	47	56	75	77	82	80	76	72
		К окружению	62	69	36	48	68	53	59	57	53	48
КУБУС 600х600 E EC3	10	К входу	72	79	49	57	71	74	73	71	67	65
		К выходу	82	89	49	62	76	79	83	85	81	74
		К окружению	63	70	38	54	69	55	60	62	58	50
	8	К входу	68	75	46	54	67	70	68	67	63	61
		К выходу	78	85	47	59	72	75	80	80	76	69
		К окружению	59	66	36	51	65	51	57	57	53	45
КУБУС 600х600 K EC3	10	К входу	78	85	52	59	79	79	79	77	73	70
		К выходу	89	96	53	65	82	84	89	93	87	80
		К окружению	70	77	42	57	75	60	66	70	64	56
	8	К входу	74	81	49	57	73	75	74	73	69	66
		К выходу	84	91	50	62	78	81	85	87	82	76
		К окружению	65	72	39	54	71	57	62	64	59	52

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

КУБУС 700x700 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
КУБУС 700х700 A EC3	10	К входу	70	77	46	57	69	73	70	68	64	62
		К выходу	78	85	47	62	74	78	81	79	75	69
		К окружению	61	68	36	54	67	54	58	56	52	45
	6	К входу	63	70	43	59	64	65	63	61	58	53
		К выходу	71	78	43	62	67	71	74	72	68	61
		К окружению	54	61	32	54	60	47	51	49	45	37
КУБУС 700х700 B EC3	10	К входу	78	85	49	59	80	78	78	77	73	69
		К выходу	87	94	55	65	84	85	88	90	85	78
		К окружению	70	77	44	57	77	61	65	67	62	54
	7	К входу	73	80	45	57	74	74	74	73	68	64
		К выходу	83	90	50	63	79	80	84	85	81	73
		К окружению	66	73	39	55	72	56	61	62	58	49

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

КУБУС 750x750 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
КУБУС 750х750 A EC3	10	К входу	69	76	43	59	69	71	69	69	65	64
		К выходу	77	84	47	65	74	78	80	78	74	67
		К окружению	61	68	36	57	67	54	57	55	51	43
	5	К входу	63	70	39	59	65	62	62	61	57	56
		К выходу	70	77	42	65	67	70	72	70	65	58
		К окружению	55	62	31	57	60	46	49	47	42	34
КУБУС 750х750 B EC3	10	К входу	73	80	44	57	73	74	73	72	69	68
		К выходу	81	88	49	64	79	81	83	81	77	70
		К окружению	65	72	38	56	72	57	60	58	54	46
	6	К входу	67	74	41	61	69	68	67	66	63	62
		К выходу	75	82	44	68	71	75	77	75	71	64
		К окружению	59	66	33	60	64	51	54	52	48	40

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

КУБУС 850x850 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
КУБУС 850х850 A EC3	7	К входу	73	80	46	59	73	75	74	72	68	64
		К выходу	81	88	51	65	78	82	84	81	77	70
		К окружению	65	72	40	57	71	58	61	58	54	46
	4	К входу	67	74	43	61	69	69	67	66	61	57
		К выходу	75	82	46	68	72	76	78	74	70	63
		К окружению	59	66	35	60	65	52	55	51	47	39
КУБУС 850х850 B EC3	7	К входу	78	85	50	61	80	78	79	76	71	70
		К выходу	86	93	54	66	84	85	89	85	81	75
		К окружению	70	77	43	58	77	61	66	62	58	51
	5	К входу	73	80	47	60	73	76	73	71	67	65
		К выходу	81	88	50	65	78	82	84	80	76	70
		К окружению	65	72	39	57	71	58	61	57	53	46

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

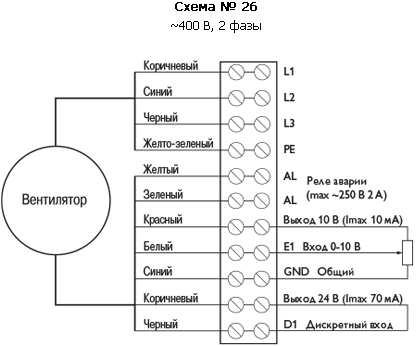

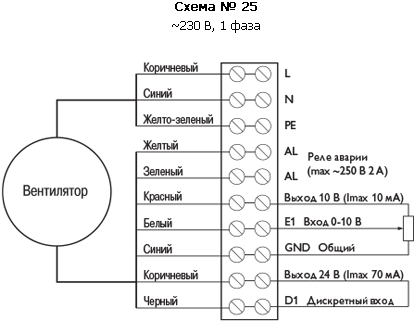

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления и состояние реле аварии (если оно предусмотрено). Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Виброизолирующие вставки на входе и выходе обязательны: без них шум передаётся по воздуховоду.

Не закрывайте корпус посторонними материалами — двигатель охлаждается воздухом внутри корпуса.

Минеральная вата обшита стеклотканью; при чистке не повреждайте её острым инструментом.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию

✓ Товар добавлен в корзину

Запросить цену
