Универсальный воздушный клапан РЕГУЛЯР

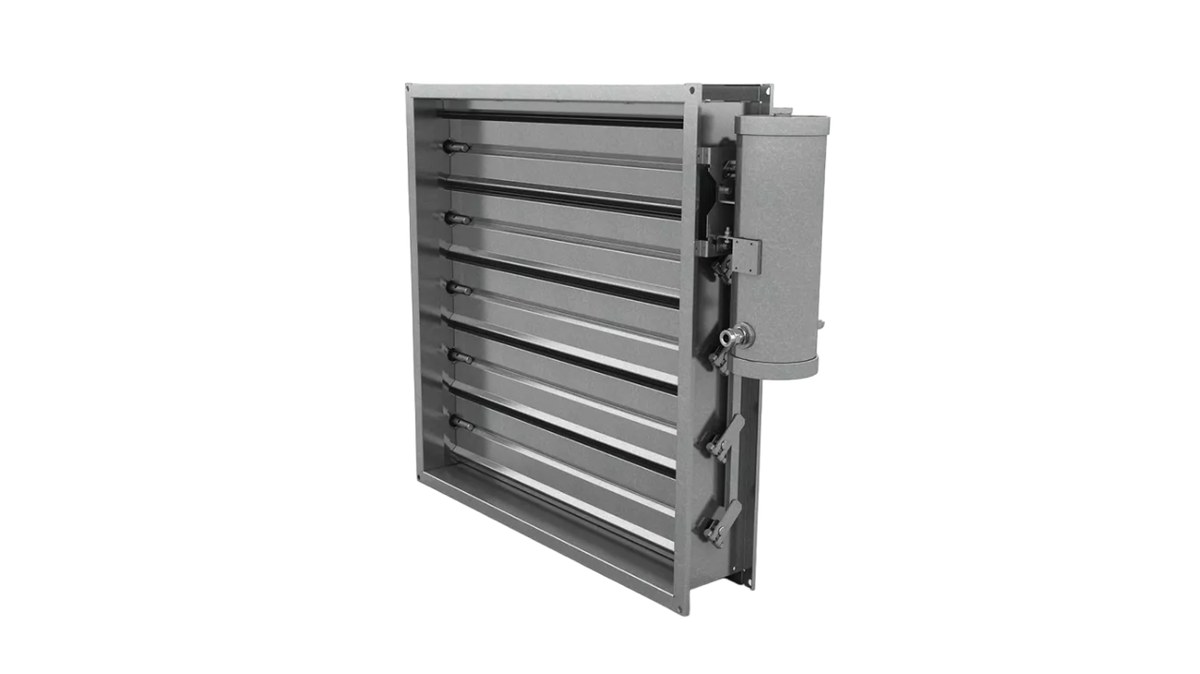

Универсальный воздушный клапан РЕГУЛЯР прямоугольного сечения применяется в системах вентиляции и кондиционирования для регулирования и перекрытия потока воздуха. Базовая модель линейки воздушных клапанов ВЕЗА.

Технические характеристики

Конструкция

Клапан состоит из корпуса и установленных в него лопаток из профилированного листового металла. Материал — оцинкованная сталь в исполнениях Н и В либо нержавеющая в исполнениях К и КВ. По торцам лопаток предусмотрено специальное пружинное уплотнение, примыкание лопаток выполнено в форме замкового уплотнения с уплотнителем в зоне контакта.

Крутящий момент от исполнительного механизма передаётся системой стальных рычагов и тяг. Электроприводы подбираются по площади рабочего сечения клапана в соответствии с таблицей комплектации. Лопатка изготавливается на линии профилирования, поэтому живое сечение оптимизируют подбором высоты клапана по типоразмерному ряду.

Принцип работы

Лопатки поворачиваются синхронно и меняют живое сечение канала, задавая расход воздуха на участке. В закрытом положении пружинное уплотнение по торцам и замковое примыкание лопаток снижают перетоки. Клапан работает как регулирующий орган в схеме автоматики и как запорный элемент при остановке системы.

Исполнения и обозначения

Как подобрать

• По сечению воздуховода и расчётному расходу воздуха
• По задаче: регулирование или перекрытие потока
• По условиям среды и требуемому материалу
• По площади рабочего сечения — от неё зависит подбор электропривода
• По высоте клапана в пределах типоразмерного ряда

Монтаж и обслуживание

• Устанавливают на фланцах в разрыв воздуховода без перекосов
• Клапан не должен воспринимать вес примыкающих воздуховодов
• Обеспечивают доступ к приводу, рычагам и тягам
• После монтажа проверяют синхронный полный ход лопаток
• Периодически осматривают уплотнения и очищают лопатки

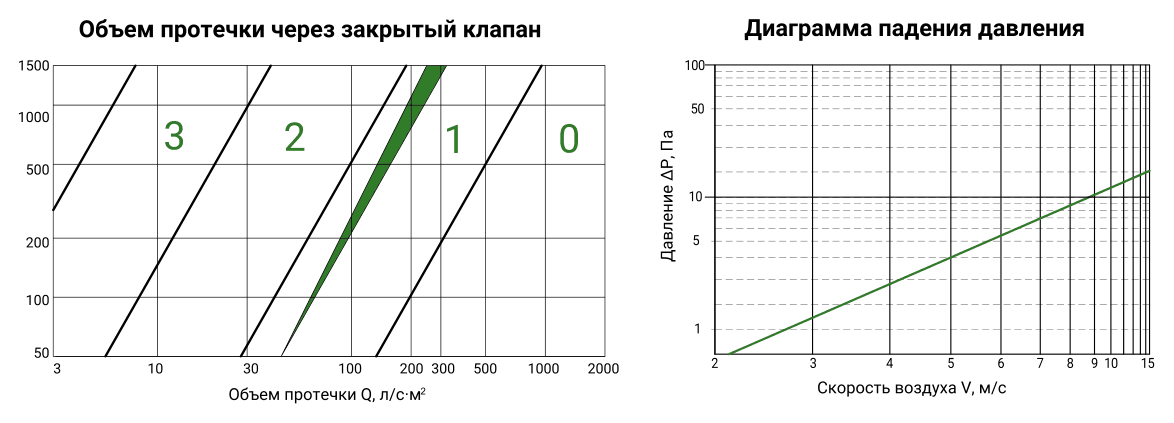

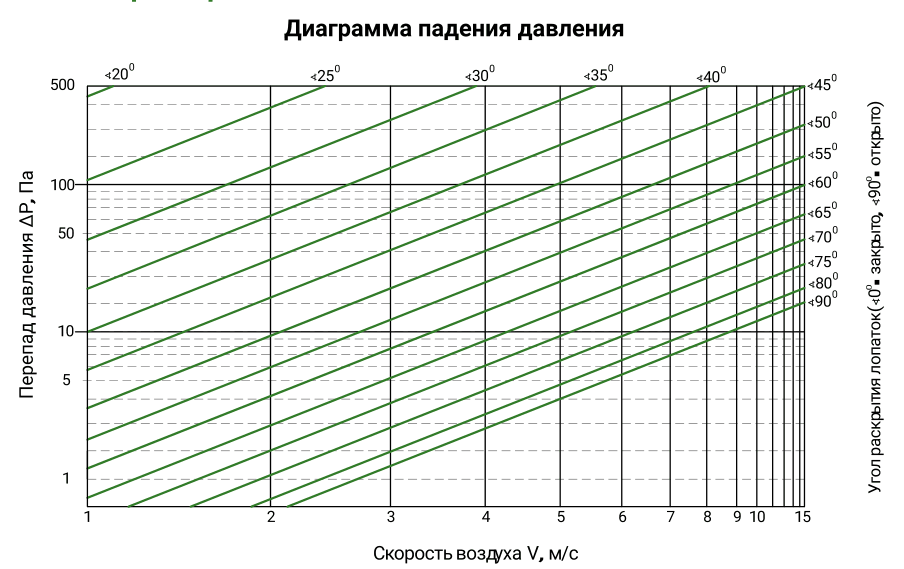

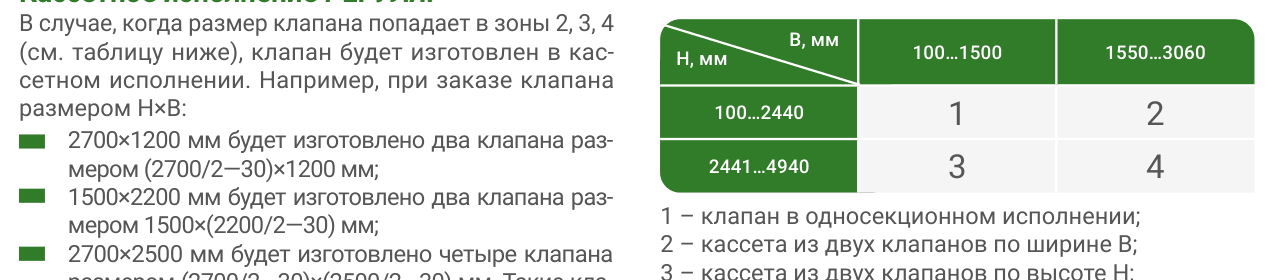

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации завода передаются с оборудованием, электронную копию высылаем по запросу.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
