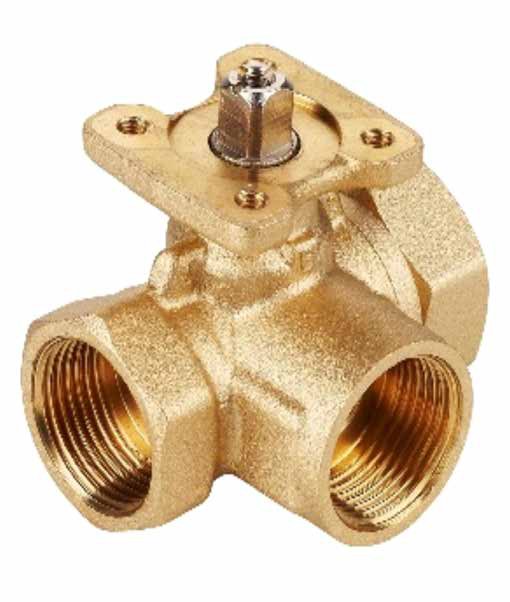

Шаровой регулирующий клапан DACOND DACV-325-10 (3-ходовой, DN 25, Kvs 10.1)

Клапан DACOND DACV-325-10 — 3-ходовой шаровой регулирующий клапан DN 25 с Kvs 10.1 м³/ч, присоединение резьбовое, G 1", PN 20 бар, теплоноситель до +120 °C. Шар с корректирующим диском даёт равнопроцентную характеристику — расход меняется плавно во всём ходе. Управляется приводом DAC-LMC24-04S через адаптер DAC-BR-S; трёхходовой смешивает или разделяет потоки — для узлов обвязки калориферов и охладителей.

Как работает

Внутри корпуса — шар с профилированным проходом и корректирующим диском. Привод поворачивает шар на 90°, проходное сечение меняется по равнопроцентному закону: на малых открытиях расход растёт медленно, на больших — быстро, что компенсирует нелинейность теплообменника. Трёхходовой клапан имеет два входа и общий выход (смешение) или один вход и два выхода (разделение) — схема выбирается направлением потоков. Уплотнения PTFE, корпус из латунь, шток с квадратом под адаптер DAC-BR.

Что это даёт

Где применяется

• Узлы обвязки калориферов приточных установок
• Фанкойлы и охладители — регулирование по датчику температуры
• Контуры отопления и ГВС с насосом
• Смесительные узлы вентиляции и ИТП

Как подобрать и смонтировать

• Посчитайте Kvs: Kv = G / √ΔP (G — расход, м³/ч; ΔP — перепад, бар) и возьмите ближайший больший — этот клапан: Kvs 10.1 м³/ч
• Проверьте авторитет клапана 0,3–0,5: перепад на клапане должен быть сопоставим с перепадом на регулируемом участке
• Присоединение резьбовое, G 1" — сверьте с трубопроводом; DN 25
• Привод: DAC-LMC24-04S (плавное 0–10 В для регулирования по датчику или 2/3-позиционный для отсечки), адаптер DAC-BR-S — заказывайте комплектом
• Ставьте клапан после фильтра-грязевика, шток — горизонтально или вверх

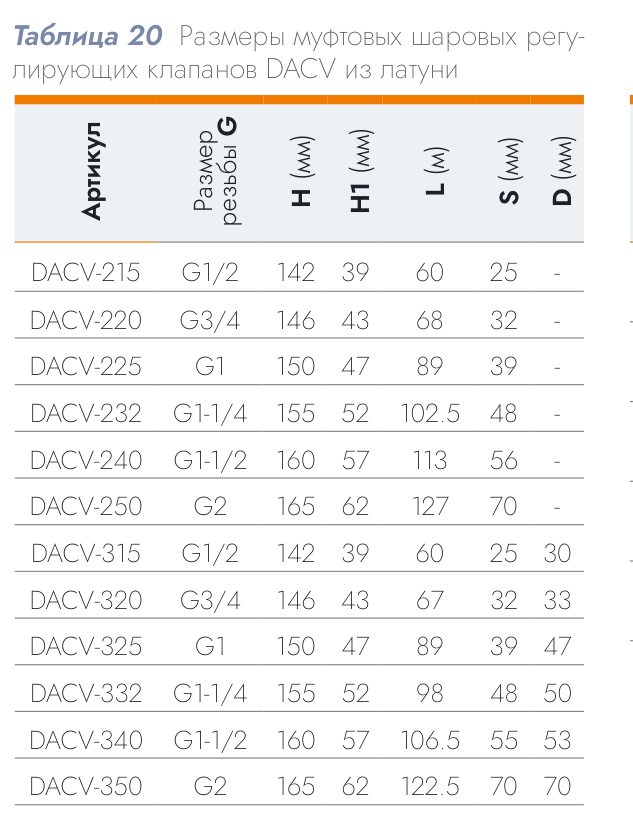

Технические характеристики

Расшифровка маркировки

DACV — регулирующий шаровой клапан DACOND; 3 — число ходов; 25 — условный диаметр DN; 10.1 — пропускная способность Kvs, м³/ч.
