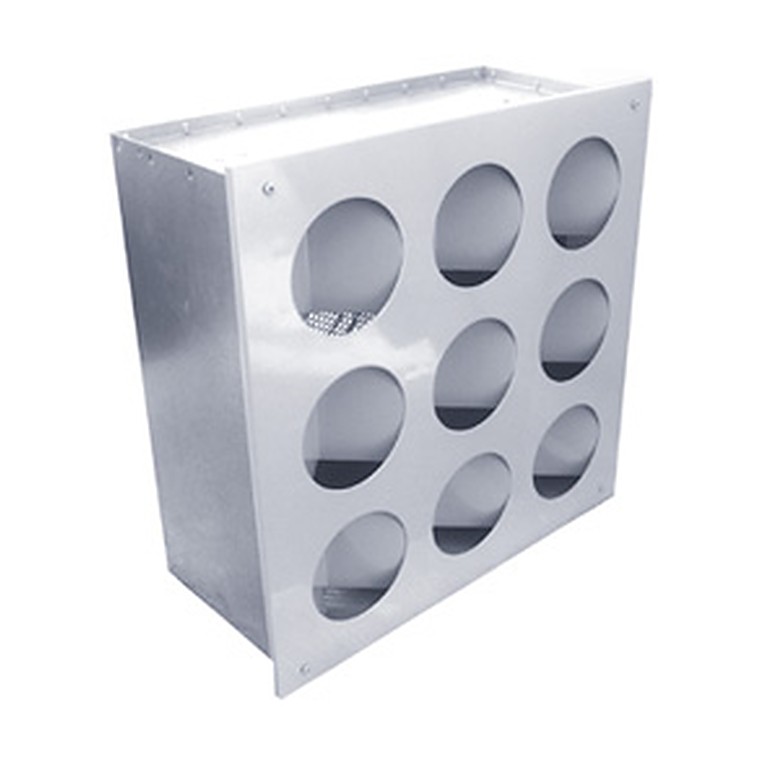

Воздухораспределители "Генератор комфорта" 1ВПК, 1ВПКР
⚙️ Подбор и заказ
Описание
Воздухораспределители «Генератор комфорта» 1ВПК/1ВПКР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях различного назначения с высокими потолками (киноконцертные и конференц-залы, залы вокзалов и аэропортов, торговые центры, а также производственные и складские помещения). Особенностью данных изделий являются автоколебания с частотой 5÷15 Гц, возникающие при прохождении воздуха через воздухораспределитель, благодаря чему формируется быстрозатухающий пульсирующий турбулентный поток воздуха с увеличенным углом раскрытия воздушной струи. Ускоренное затухание воздушной струи и увеличенный угол раскрытия позволяют увеличить избыточную температуру приточного воздуха и уменьшить площадь застойных зон.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0 | A, | B, | ØDП, | a, | b, | c, | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | 1ВПК | 1ВПКР | |
| 300 x 300 | 0,033 | 300 | 300 | 124 | 270 | 270 | 200 | 2,8 | 3,4 |
| 450 x 450 | 0,074 | 450 | 450 | 159 | 420 | 420 | 200 | 5,3 | 6,0 |
| 595 x 595 | 0,131 | 595 | 595 | 199 | 570 | 570 | 200 | 8,4 | 9,2 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | ||||||
| Типоразмер | м, при | м, при | бойность, м | бойность, м | |||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 300 x 300 | 110 | 15 | 3,5 | 1,4 | 160 | 31 | 5,2 | 2,1 | 240 | 69 | 7,7 | 3,1 | 2,1 | 430 | 223 | 5,5 | 3,7 |
| 450 x 450 | 185 | 9 | 3,2 | 1,3 | 280 | 20 | 4,9 | 2,0 | 430 | 48 | 7,5 | 3,0 | 2,0 | 810 | 169 | 5,6 | 3,8 |
| 595 x 595 | 280 | 7 | 2,6 | 1,0 | 410 | 16 | 3,8 | 1,5 | 600 | 33 | 5,6 | 2,2 | 1,5 | 1100 | 112 | 4,1 | 2,7 |
| % открытия | 100% | 70% | 50% | |
|---|---|---|---|---|
| регулятора расхода | β=0° | β=45° | β=60° | |
| К | 1,6 | 5,0 | 17,0 | |

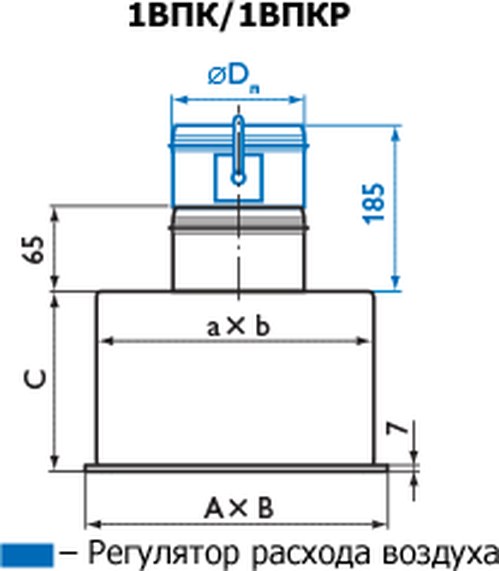

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
