Циклон Ц
⚙️ Подбор и заказ
Характеристики
Описание

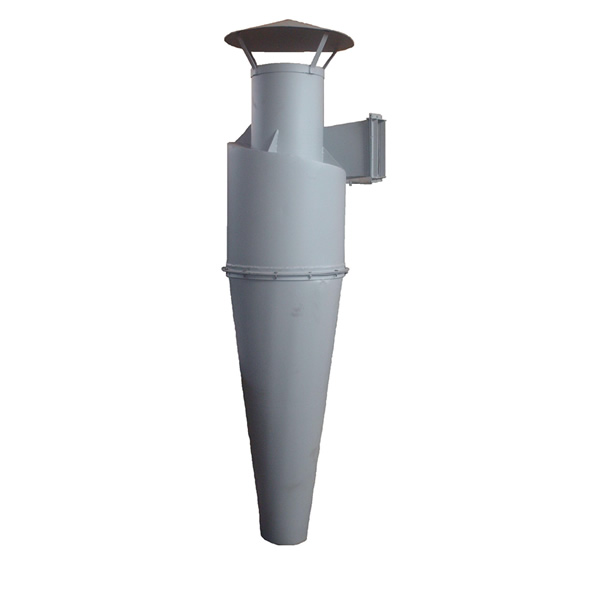

Циклон Ц — циклон производства ВЭЛТ. Циклоны типа Ц служат для улавливания из пылевоздушной смеси древесных отходов (стружки, опилок и древесной пыли). Циклоны устанавливаются на нагнетательной стороне вентилятора.
Конструкция и исполнения
Циклоны типа Ц служат для улавливания из пылевоздушной смеси древесных отходов (стружки, опилок и древесной пыли). Циклоны устанавливаются на нагнетательной стороне вентилятора. Оптимальная скорость воздуха в циклон составляет 16 - 20 м/сек., при этом сопротивление циклона достигает 830 - 1300 Па. Циклон типа Ц состоит из цилиндрической и конической частей корпуса, входного патрубка с тангенциальным завихрителем, зонта и выхлопной трубы с сепаратором.
Что это даёт
Где применяется
- аспирация деревообрабатывающих производств
- зерноперерабатывающие и комбикормовые заводы
- литейные, абразивные, шлифовальные участки
- предварительная очистка перед рукавными фильтрами
Технические характеристики
| Обозначение | входного патрубка, м2 Площадь сечения | Производительность, м³/ч | Масса, кг |
|---|---|---|---|
| Ц-450 | 0,0259 | 1500-2200 | 53,8 |
| Ц-550 | 0,0378 | 2200-3200 | 71,0 |
| Ц-600 | 0,045 | 2600-3250 | 80,0 |
| Ц-675 | 0,0553 | 3200-4500 | 106,5 |
| Ц-730 | 0,0668 | 3850-4800 | 103,4 |
| Ц-800 | 0,08 | 4500-6600 | 165,6 |
| Ц-870 | 0,0948 | 5450-6850 | 184,5 |
| Ц-950 | 0,115 | 6600-9500 | 207,5 |
| Ц-1050 | 0,138 | 7950-11890 | 230,5 |
| Ц-1150 | 0,165 | 9000-12000 | 312,0 |
| Ц-1235 | 0,19 | 11000-13000 | 325,0 |
| Ц-1320 | 0,22 | 12550-13700 | 460,0 |
| Ц-1400 | 0,248 | 14000-20000 | 480,0 |
| Ц-1500 | 0,271 | 15000-23000 | 515,0 |
| Ц-1600 | 0,32 | 18400-23000 | 575,0 |
Габаритные и присоединительные размеры
| Типоразмер | Dвн | D1 | D2 | d | d1 | H | H1 | H2 | h | h1 | h2 | h3 | l | A | B | С |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ц-450 | 450 | 270 | 490 | 160 | 170 | 2035 | 765 | 1050 | 270 | 540 | 135 | 80 | 340 | 550 | 225 | 115 |
| Ц-550 | 500 | 330 | 600 | 200 | 205 | 2505 | 935 | 1300 | 330 | 660 | 165 | 100 | 450 | 650 | 270 | 145 |
| Ц-600 | 600 | 335 | 655 | 220 | 215 | 2755 | 1020 | 1440 | 360 | 720 | 180 | 110 | 450 | 730 | 300 | 150 |
| Ц-675 | 675 | 400 | 720 | 250 | 230 | 3053 | 1130 | 1600 | 400 | 800 | 200 | 120 | 570 | 810 | 325 | 170 |
| Ц-730 | 730 | 440 | 795 | 270 | 245 | 3345 | 1240 | 1750 | 440 | 880 | 220 | 130 | 550 | 865 | 365 | 180 |
| Ц-800 | 800 | 480 | 870 | 300 | 260 | 3650 | 1360 | 1900 | 480 | 960 | 240 | 145 | 600 | 970 | 400 | 200 |
| Ц-870 | 870 | 520 | 950 | 320 | 285 | 3980 | 1480 | 2080 | 520 | 1040 | 260 | 155 | 650 | 1040 | 485 | 195 |
| Ц-950 | 950 | 575 | 1030 | 350 | 310 | 4335 | 1625 | 2250 | 575 | 1150 | 285 | 170 | 750 | 1080 | 490 | 230 |
| Ц-1050 | 1050 | 630 | 1145 | 390 | 350 | 4815 | 1775 | 2520 | 630 | 1260 | 336 | 180 | 790 | 1283 | 525 | 263 |
| Ц-1150 | 1150 | 680 | 1255 | 420 | 412 | 5255 | 1945 | 2760 | 690 | 1380 | 350 | 190 | 862 | 1325 | 580 | 285 |
| Ц-1235 | 1235 | 740 | 1345 | 460 | 420 | 5635 | 2085 | 2960 | 740 | 1480 | 400 | 195 | 930 | 1406 | 617 | 308 |
| Ц-1320 | 1320 | 780 | 1441 | 484 | 473 | 6061 | 2233 | 3168 | 792 | 1584 | 450 | 245 | 990 | 1472 | 667 | 330 |
| Ц-1400 | 1400 | 828 | 1528 | 513 | 502 | 6428 | 2368 | 3360 | 840 | 1680 | 480 | 260 | 1050 | 1540 | 708 | 350 |
| Ц-1500 | 1500 | 900 | 1620 | 550 | 510 | 6885 | 2540 | 3540 | 900 | 1800 | 490 | 300 | 1140 | 1650 | 750 | 370 |
| Ц-1600 | 1600 | 960 | 1750 | 590 | 520 | 7335 | 2720 | 3840 | 960 | 1920 | 500 | 260 | 1200 | 1740 | 800 | 400 |
Как подобрать
- подбор по расходу воздуха и требуемой степени очистки; учитывайте фракционный состав пыли
- уточните гидравлическое сопротивление — оно входит в расчёт вентилятора
- предусмотрите узел выгрузки пыли: шлюзовой затвор или бункер с крышкой
- для мелкой пыли ставьте циклон как первую ступень, вторую — рукавный фильтр
Монтаж и эксплуатация
- циклон монтируется вертикально на опорах, с герметичным подсоединением воздуховодов
- подсосы воздуха в бункерной части резко снижают эффективность — все стыки уплотняются
- при наружной установке предусмотрите утепление и защиту от обмерзания
- бункер опорожняется по мере наполнения, не допуская переполнения
Важно знать
Даже небольшая неплотность в нижней части циклона поднимает пыль обратно в поток. Плотность бункера проверяйте регулярно.
Документация. Технический лист с полными таблицами и чертежами — Циклон Ц (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
